國標滾子鏈
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 國標滾子鏈
滾子鏈的結構如圖所示，它由內鏈板、外鏈板、銷軸、套筒和滾子組成。內鏈板與套筒之間、外鏈板與銷軸之間為過盈配合。這樣，外鏈板與銷軸構成一個個外鏈節，內鏈板與套筒則構成一個個內鏈節；滾子與套筒、套筒與銷軸之間為間隙配合。當內、外鏈節間相對曲伸時，套筒可繞銷軸自由轉動。而當鏈條與鏈輪嚙合時，活套在套筒上的滾子沿鏈輪齒廓滾動，可以減輕鏈和鏈輪輪齒的磨損。
滾子鏈的結構
雙排滾子鏈
鏈板制成“8”字形，是為了使鏈板各橫截面趨于等強度，同時也減輕了鏈的重量和運動時的慣性力。鏈條上相鄰兩銷軸中心的距離稱為節距，用p表示。節距p是滾子鏈的主要參數，p值越大，鏈條各零件尺寸越大，所能傳遞的功率也越大。當鏈輪齒數z一定時，節距p越大，則鏈輪直徑隨之增大。為減小鏈輪直徑，當載荷較大時，可用節距較小的雙排鏈（圖所示）或多排鏈，但由于制造和安裝精度的影響，各排載荷分布不易均勻，故排數不宜過多。
滾子鏈已標準化，有A、B兩種系列產品，常用的是A系列。 ...

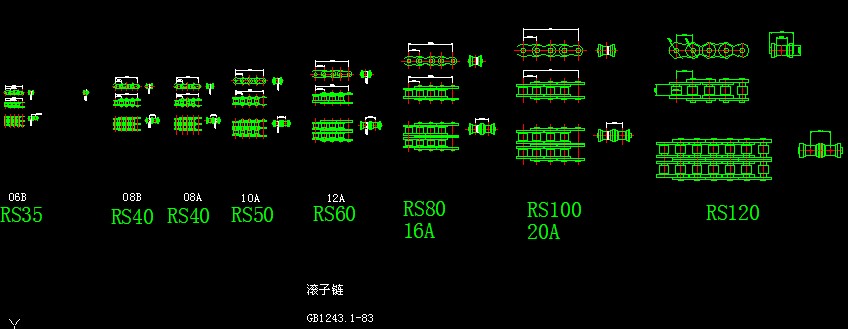

國標滾子鏈_下載(dwg格式) 機械圖紙
