PCH-1016環錘式破碎機總裝圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-

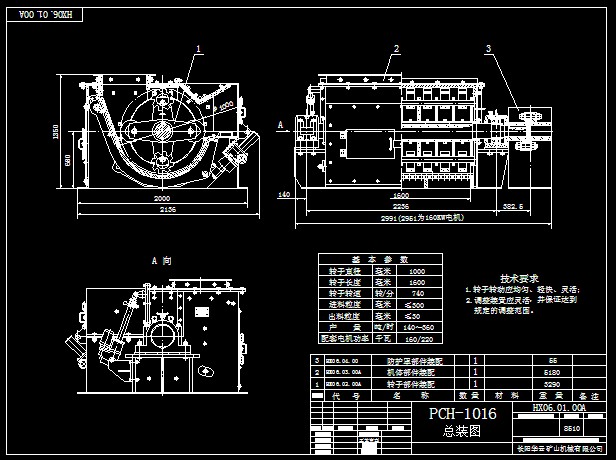

- HX06.01.00A總裝圖
CH1010環錘式破碎機用于破碎各種中硬且磨蝕性弱的物料。其物料的抗壓強度不超過100MPa，含水率小于15%。被破碎物料為煤、鹽、白堊、石膏、磚瓦、石灰石等。還用于破碎纖維結構、彈性和韌性較強的碎木頭、紙張或破碎石棉水泥的廢料 以 回收石棉纖維等等。 此外，錘式破碎機不僅可用于破碎生產線，制砂生產線，也可在選礦生產線中替代圓錐式破碎機 .
PCH1010環錘式破碎機產品結構
PCH1010環錘式破碎機的主要工作部件為帶有錘子（又稱錘頭）的轉子。轉子由主軸、圓盤、銷軸和錘子組成。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，最后通過篩板排出機外。
PCH1010環錘式破碎機性能優勢
PCH1010環錘式破碎機是吸收錘式破碎機和反擊式破碎機兩種破碎機的優點，經優化設計后推出的新一代產品，具有以下十大優點:
1,進料口大,破碎腔高，適應物料硬度高、塊度大，產品石粉少。
2,物料懸空,破碎功耗小。
3,新穎錘頭，沖擊力大。
4,錘軸安裝可調，錘頭壽命長。
5,柵格尺寸可調，產品粒度可控，顆粒形狀好。
6,機箱可翻轉，檢修更方便。
7,方柄螺栓，抗沖擊、抗磨損。
8,結構緊湊，機器剛性強。
9,拼體結構,搬運、安裝方便。
10,本機集沖擊、反擊、撞擊(石打石)破碎功能于一身,生產效率高,機件磨耗小,綜合效益顯著，廣泛用于人工造砂。 ...
