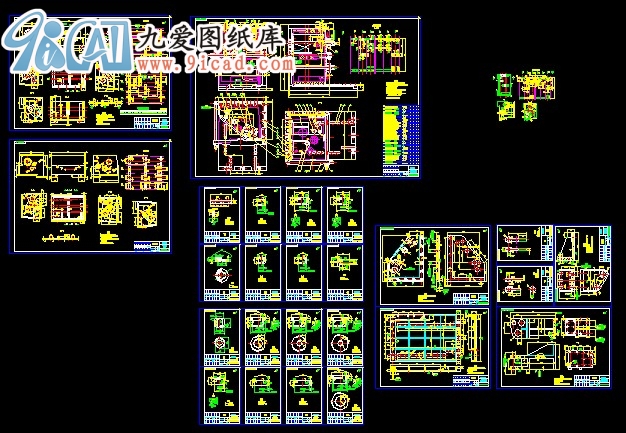

CA6150車床主軸箱箱體工裝工藝及夾具設計(圖紙+說明書).rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本文是在主軸箱箱體的圖樣分析后進行箱體的機械加工工藝路線的設計，同時按照其中的加工工序的要求設計夾具。
主軸箱箱體的主要加工內容是表面和孔。其加工路線長，加工時間多，加工成本高，零件的加工精度要求也高。按照機械加工工藝要求，遵循先面后孔的原則，并將孔與平面的加工明確劃分成粗加工和精加工階段以保證加工精度。基準選擇以底面作為粗基準，以底面與兩個工藝孔作為精基準，確定了其加工的工藝路線和加工中所需要的各種工藝參數。
在零件的夾具設計中，主要是根據零件加工工序要求，分析應限的自由度數，進而根據零件的表面特征選定定位元件，再分析所選定位元件能否限定應限自由度。確定了定位元件后還需要選擇夾緊元件，最后就是確定專用夾具的結構形式。
關鍵詞:主軸箱；加工工藝；工序；專用夾具
...
