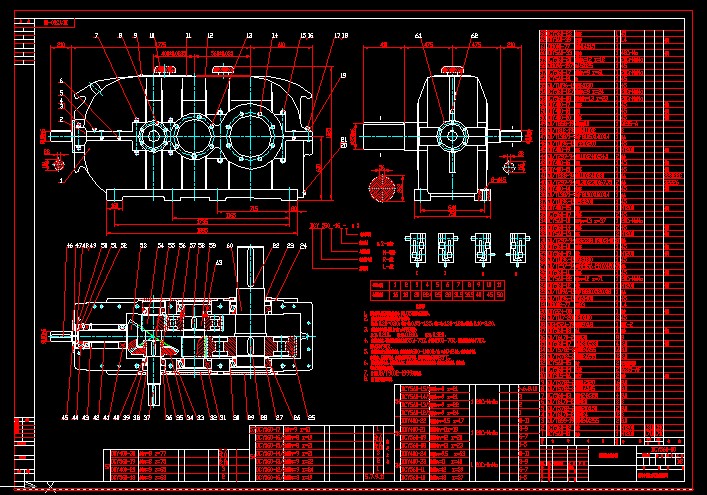

DCY560-00圓錐圓柱齒輪減速機總裝圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- DCY560-00圓錐圓柱齒輪減速機總裝圖
技術要求:
1. 軸承內圈必須緊貼軸肩或定距環，用0.05塞尺檢查不得塞入。
2. 各級滾動軸承的軸向間隙應符合下列規定：
輸入軸：0.20~0.30；中間一軸：0.95~1.35；中間二軸：1.30~1.80；輸出軸：2.10~3.20。
3. 齒輪軸嚙合的最小側隙Jmin應符合下列規定：
第二級：0.210； 第二級：0.280； 第三級：0.320。
4. 齒面接觸斑點，弧齒圓錐齒輪齒高方向55%-75%，齒長方向50%-70%，圓柱齒輪按高度小于70%，按長度不小于90%。
5. 減速器裝配好后進行空載試驗，高速軸轉速為600-1000轉/分，運行不少于2小時。試驗運行應平穩，各聯接件、緊固件不松動，各聯接處密封處不滲油，軸承和油池溫升不超過25°C。
6. 緊固螺栓涂防松膠，機體機蓋分合面、端蓋與箱體側面結合處涂密封膠，內表面涂防銹油漆，外表面涂草綠色油漆或按主機配色。
7. 其它按JB/T9002-1999要求執行。
8. 出廠標牌安裝在醒目處。 ...
DCY560-00圓錐圓柱齒輪減速機總裝圖_下載(dwg格式) 機械圖紙
