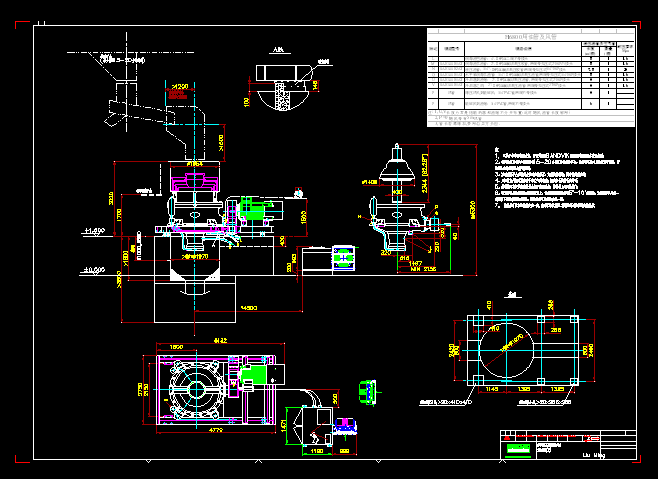

H6800破碎機圖紙 設備布置圖完整版圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 注:
1, 這是個推薦的布置方案，目的是強調SANDVIK圓錐破碎機的基本布置原則；
2，破碎機前應有最少夠破碎機15-20分鐘工作的緩沖礦倉，給料設備能力應是變頻可調的，目的是讓破碎機能均勻擠滿受料；
3，活動觀察平臺在設備大修時應能移開，方便設備拆卸；圖中標高供參考；
4，正壓防塵風機可放在有干凈空氣的地方；相應加長軟管長度即可；
5，排料槽要有足夠高度檢修主軸下液壓系統；排料槽上要開檢修門；
6，潤滑和液壓油箱要放在較低標高上，保證潤滑油回油管有5°-10°的傾角；油管集中從電機一側底架下通過聯接到破碎機，因此油箱可盡量放在這一側；
7, 散熱器可以和油箱固定在一起,也可以單獨放置.潤滑油通過軟管進出散熱器;
...
