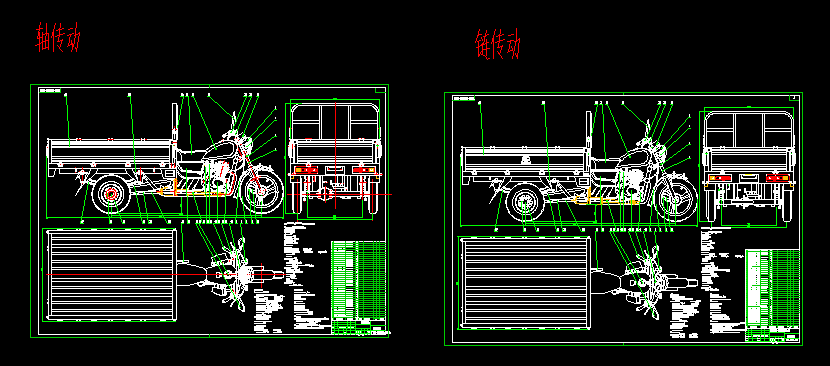

摩托車總裝圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- YG150ZH-A（BY150ZH-A）三輪摩托車基本參數：
1.長×寬×高：3195×1240×1460mm
2.軸距：2030mm
3.輪距：1000mm
4.前伸角：24°
5.方向把轉角：≤45°
6.最小離地間隙：195mm
7.空車質量：280kg
8.整車整備質量：290kg
9.整車性能參數：
排氣污染物：
怠速法：CO≤3.8% HC≤800×10-6/
工況法：CO≤7g/km HC≤1.5g/km NOx≤0.4g/km
起動性能：≤15s
加速性能：
起步加速：≤35s
超越加速：≤33s
制動距離：≤7.5m/30km/h
最大噪聲：≤81dB（A） 型式試驗≤80dB（A）
最高車速：≤55km/h
最低穩定車速：≤22km/h
經濟車速油耗：≤2.8L/100hm
爬坡能力：≥10°
可靠性：6000km
耐久性：16000km
駐車穩定角：
滿載：≥10°
空載：≥11.3°（即20％坡）
10.發動機參數：
發動機型號：YG162FMJ
發動機型式：單缸、臥式、風冷、四沖程
缸徑：62mm 活塞行程：49.5mm
汽缸工作容積：149ml 壓縮比：9.0∶1
起動方式：電起動/腳起動 點火方式：C.D.I
最大功率及相應轉速9.0kw/9000r/min
標定功率及相應轉速8.5kw/8500±500r/min
最大扭矩及相應轉速10.5N.m/7500±500r/min
最低空載穩定轉速（怠速）：1500r/min
最低燃油消耗率：354g/kw.h
燃油牌號：90號
潤滑油牌號：SAE-15W/40
離合器型式：濕式多片式
變速器型式：五檔常嚙合齒輪式
化油器型式：PZ27
潤滑方式：壓力飛濺
11.輪胎規格及氣壓
前輪：規格：3.25-16 氣壓：250kPa
后輪：規格：4.50-12 氣壓：300kPa
12.減震器型式：
前減震器：筒式彈簧/油阻尼
后減震器：多片彈簧板（主、副板簧）
13.車輪型式：
前輪：鋁合金整體輪
后輪：輻板式
14.制動器操作型式：
前制動：右手操縱
后制動：右腳操縱
15.制動器型式及制動鼓直徑：
前制動器：鼓式，直徑Φ130mm
后制動器：鼓式，直徑Φ180mm
16.裝配調整：
正三輪摩托車前輪中心平面與后輪對稱中心平面偏差小于20mm
鼓式制動自由行程（150mm處）為10～20mm
制動踏板自由行程一般為20～30mm
17.其他見Q/YGY.003-2005YG/BY150ZH-A型正三輪貨用摩托車及
Q/YGY.000-2005摩托車和輕便摩托車通用技術條件
...
摩托車總裝圖_下載(dwg格式) 機械圖紙
