葉片泵
  • 該文件為dwg格式
  • 文件大小： 362 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2015-06-06
  • 發 布 人： 馬上有錢
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

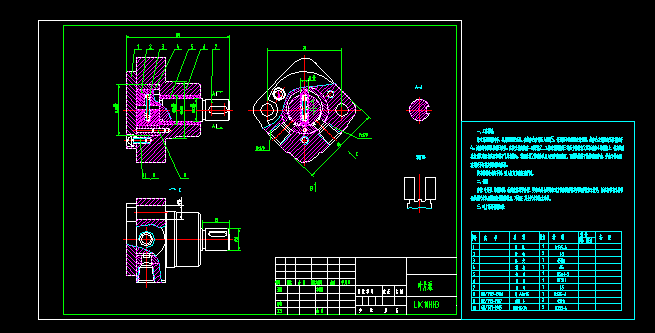

  • 葉片泵

  • 一、工作原理
    該葉片泵用作汽車、機床的潤滑油泵。在殼體6右部壓入銅套5，保證轉子軸的滑動摩差擦。殼體6左部腔內又裝有襯套4，襯套的位置以柱銷8定位，在轉子槽內裝有一對滑塊2。工作時利用彈簧3的壓力將滑塊2壓在襯套4的孔壁上。襯套的內孔相對其外圓柱表面和轉子7具有偏心，利用滑塊2將液體從吸入?yún)^(qū)移向壓出區，而滑塊隨轉子的轉動而移動，并由于偏心而改變轉子與襯套間空隙的容積。
    轉子軸轉動方向不同，吸入?yún)^(qū)與壓出區也不同。

    ...
