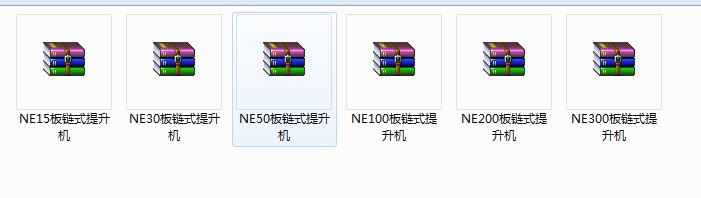

NE15-30-50-100-200-300板鏈式提升機全套（6套圖）
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 工作原理
NE板鏈式提升機由運動部件回繞在上部驅動鏈輪和下部的改向鏈輪上，在驅動裝置作用下，驅動鏈輪帶動牽引構件和料斗作回轉性的循環運動，物料由下部進料口喂入各料斗，當物料被提升至上鏈輪時，在重力和離心力的作用下由出料口卸出。
主要結構
提升機是應用最廣泛的一種垂直提升設備，它被用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料等。
1、NE提升機由運行部件、提升機機頭、提升機機座、殼體組成。
2、運行部件由料斗和套筒滾子鏈條組成，NE15、NE30采用單排鏈，NE50-NE800采用雙排鏈。
3、提升機機頭由上部殼體、驅動鏈輪、驅動裝置、出料裝置和逆止器組成。驅動裝置由電機、減速機、聯軸器、傳動鏈條等。驅動平臺上裝有檢修架和欄桿。驅動裝置分左裝和右裝兩種。左裝：面對喂料口，驅動裝置布置在機殼左側。右裝：面對喂料口，驅動裝置布置在機殼右側。
4、提升機機座由殼體下部與張緊裝置、改向鏈輪及進料口組成。張緊裝置分螺旋式、彈簧式、重錘式。張緊裝置安裝在鏈輪的軸承上，行程一般0.2－0.5m。 ...
