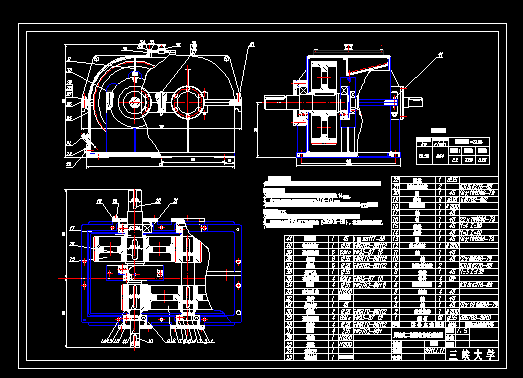

同軸式二級圓柱齒輪減速器 功率10.56kw 傳動比23.66
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求：
1。裝配前，應將所有零件清洗干凈，箱體內壁涂紅丹防銹油漆，外殼涂灰色油漆；
2。裝軸承時，嚴禁用榔頭直接敲擊軸承內外圈（應墊銅管或軟鐵管，并使套圈均勻受力），軸承裝配后應緊貼于軸肩或套筒端面上；
3。跑合后用涂色法檢驗齒面接觸斑點，各級齒輪沿齒高方向不少于40%，沿齒長方向不少于50%
4。調整，固定軸承，應使錐齒輪軸上軸承留有0.04-0.07mm的軸向間隙，斜齒輪軸上軸承留有0.05-0.10mm的軸向間隙，單軸上軸承留有0.08-0.15mm的軸向間隙；
5。減速器注入320號工業齒輪（SY1172-88）至規定高度；
6。按JB1130-70的規定進行負荷實驗，實驗是油池溫升不得超過35 c，軸承溫升不得 超過40 c，密封處不得有漏有現象。
...
