位置:首頁 > 機械圖紙

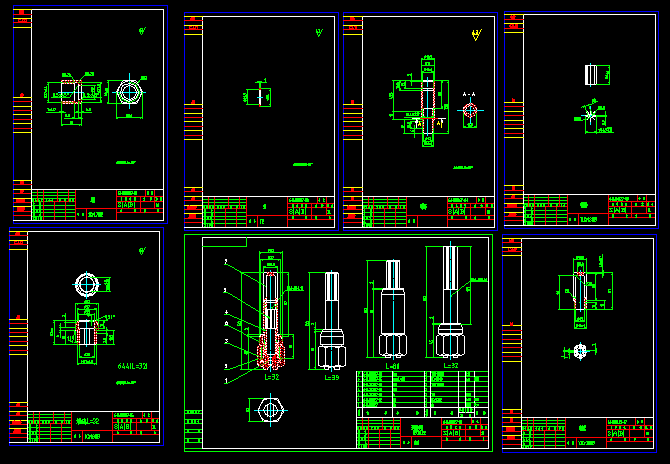

高壓水除鱗噴嘴圖LECHLER

文件大小： 137.48 KB
下載次數：
文件評級：
更新時間：2014-08-24
發 布人： 2841899187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

高壓水除鱗噴嘴圖LECHLER
簡介
噴嘴，英文叫NOZZLE，中文也稱噴頭、噴咀。
噴嘴是很多種噴淋、噴霧、噴油、噴砂、噴涂等設備里很關鍵的一個部件，起著重要的作用。[1]
噴嘴在行業中的應用非常廣泛，材質從不銹鋼、塑料到碳化硅、聚四氟乙稀、PP（工程塑料）、鋁合金和鎢鋼等，應用范圍一般常用在汽車、電鍍、表面處理、高壓清洗、除塵、降溫、脫硫、加濕、攪拌、園林等各個行業。
2配件
噴嘴的配件包括管螺紋接頭配件、電磁閥和液體過濾器和壓力表接頭。
管螺紋接頭的主要制作材料為不銹鋼，螺紋連接方式可分為內螺紋連接和外螺紋連接。這種接頭多用于連接建筑、水利工程、橋梁建筑的管道。
電磁閥也是一種噴嘴配件，具有內螺紋連接口。電磁閥的閥體通常是由不銹鋼和黃銅制造的，它的活塞結構特別，耐磨度高，并且在工作時不會產生任何的噪音。密封件的材料為丁晴橡膠或氟化橡膠，閥的動作方式可分為直動式，分步直動式，先導式。它的連通方式有雙通型和兩位三通型。它主要用于空壓機、吹瓶機、消防安全、舞臺器械、食品器械、清洗設備等行業。
液體過濾器的具有可拆卸的導杯，這種導杯具有各種大小的濾網眼。它的最大特點是當需要清洗時，只需要將可拆卸的濾筒取出，去除雜質后，重新安裝即可，因此它的使用和維護都極為方便。液體過濾器適用于蒸氣、空氣、水、油品等系統管道中，可以對各種計量儀器、泵機、閥門和各種噴嘴設備起到保護作用。
壓力表的接頭和接觸液體的零件都是由黃銅制成，主要用于測量對銅和銅合金無腐蝕性、無爆炸性，且不易結晶和沉淀的氣體或液體壓力。這種儀表要求垂直安裝，負荷穩定。
3冷卻效率
事實證明，噴嘴的冷卻效率是最高的，它適用于需要快速被冷卻的氣體。
在低壓系統下，噴嘴的冷卻作用進行了研究，通過控制流體的沸點，可以達到控制表面溫度的目的。冷卻技術受很多因素的影響，其中壓力的大小對冷卻效果有很大的影響。
這種冷卻技術對低溫熱行業來說是很有吸引力的。對于像電子，航空電子，激光，光電控制等體溫熱行業來說，這種冷卻技術是很有實際應用的。
4分類
噴嘴可分為兩大類：
一、燃燒器用噴嘴（軍用，民用）
各種噴嘴
各種噴嘴
二、非燃燒器類噴嘴
按噴嘴的功能噴嘴大致可分為：噴霧噴嘴，噴油燒嘴，噴砂嘴，及特殊噴嘴。
按材料分類，可分為：金屬噴嘴，塑料噴嘴，陶瓷噴嘴，合金噴嘴。
按行業分類，可分為：石化噴嘴，農業噴嘴，紡織噴嘴，造紙噴嘴，印刷噴嘴，環保（脫硫、脫硝、脫氮、除塵等）噴嘴，噴涂噴嘴，鋼鐵冶金噴嘴，電子噴嘴，食品噴嘴。
按形狀分類，可分為空心錐噴嘴，實心錐噴嘴，方形噴嘴，矩形噴嘴，橢圓形噴嘴，扇形噴嘴，柱流（直流）噴嘴，二流體噴嘴，多流體噴嘴等等。
特殊行業噴嘴：噴火嘴，德士古噴嘴，造粒噴頭等等。
總之噴嘴應用非常之廣.，幾乎涉及到各個領域。[2]
1)清洗(也稱表面清理)
a．汽車、摩托車、家用電器等前處理化學清洗，汽車清洗；
玻璃噴嘴
b．高壓清洗瓶罐桶，如啤油瓶、油桶、大尺寸罐等內表面；
c．電路板外表面化學清洗。
2)噴涂(也稱涂裝)
a．金屬零部件表面磷化、鈍化、去脂等；
b．噴漆，又可分為機械或空氣霧化為主，靜電霧化為輔的組合方式，用于金屬、非金
屬沒備、家具，幸內裝修等；
c．藥片涂層，噴墨打印，噴霧印染。
3)冷卻
a.冷卻塔，如發電廠的循環用水、地面燃氣輪機進氣降溫(利用水膜或其他冷卻劑)等冷卻塔；
b.輸送帶冷卻。
4)防火
a．儲存罐；
b．鉆井平臺等。
5)加濕
a．廠房、儲藏室加濕；
b．紡織車間、印刷廠加濕，以防止靜電產生。
6)除塵
a．垃圾清掃車地面壓塵，灑水車（基本都是用窄角扇形噴嘴）；
b．從沖天爐上去除灰塵；
c．煤礦、工廠除塵（也可用大噴槍）。
7)潤滑
a．齒輪、軸承、鋼纜潤滑；
洗罐噴嘴
洗罐噴嘴
b．噴涂脫模劑；
c．大型鍛壓機上的壓模潤滑；
d．輸送帶或傳送鏈的潤滑；
8)氣體調節
a．洗滌噴漆室空氣調節；
b．S02去除，N02控制；
c．洗滌氣體，如除氧等。
9)粉料(劑、末)制取
a．化工、食品、醫藥、陶瓷等粉狀產品采用噴霧干燥設備中制取；
b．粉末冶金中金屬、合金和金屬化合物的粉末制取。
10)農業及園林如農、林作物噴灑農藥和化肥，苗圃及園林噴灑灌溉等。
11)日常生活如淋浴，理發時噴發膠和摩絲，各種場合滅蟲、消毒藥物噴灑等。
12)高壓清洗、超聲波清洗、消泡、冷卻與淬火、水的冷卻、擦洗器、防火、其他表面清洗工藝。
5特性
下面以噴涂工藝用噴嘴來說明噴嘴各種特性：
由于噴嘴是按其在多種不同噴霧條件下工作而設計的，因而選用適合需要的噴嘴，以便在使用中達到最佳噴霧性能。噴嘴的特性主要體現在噴嘴的噴霧類型，即液體離開噴嘴口時形成的形狀以及它的運行性能。噴嘴的命名一是以噴霧形狀區分為扇形、錐形、液柱流（即射流）、空氣霧化、扁平噴嘴，其中錐形噴嘴又分為空心錐形與實心錐形二大類；而文丘里噴嘴（即混合攪拌噴嘴）、強冷（熱）風口吹風風嘴以及專用噴嘴（如園林噴嘴、缸子洗滌噴嘴、管子清洗噴嘴等系列）的命名則體現了噴嘴的運行性能。
6選用
編輯

由于噴嘴是按其在多種不同噴霧條件下工作而設計的，因而選用適合需要的噴嘴，以便在使用中達到最佳噴霧性能。噴嘴的特性主要體現在噴嘴的噴霧類型，即液體離開噴嘴口時形成的形狀以及它的運行性能。噴嘴的命名一是以噴霧形狀區分為扇形、錐形、液柱流（即射流）、空氣霧化、扁平噴嘴，其中錐形噴嘴又分為空心錐形與實心錐形二大類；而文丘里噴嘴（即混合攪拌噴嘴）、強冷（熱）風口吹風風嘴以及專用噴嘴（如園林噴嘴、缸子洗滌噴嘴、管子清洗噴嘴等系列）的命名則體現了噴嘴的運行性能。
　　選用噴嘴的因素有流量、壓力、噴霧角度、覆蓋范圍、沖擊力、溫度、材質、應用等，而這些因素之間往往相互牽連、相互制約。流量與壓力，噴霧角度與覆蓋范圍均成正比關系。任何噴嘴的噴射目的是要維持連續不斷使槽液與工件接觸，流量這個因素比壓力更為重要。液體的溫度不影響噴嘴的噴霧性能，但它影響?zhàn)ざ群捅戎兀瑫r還影響材料的選擇。
　　噴嘴材料的選擇
　　噴嘴的材料還應根據槽液的化學特性來確定：
　　1、對非腐蝕性槽液可根據加工的難易，采用青銅鑄造或塑料壓鑄；
　　2、為防止腐蝕，可采用非金屬材料；
　　3、對硫酸、鹽酸等強腐蝕槽液，可采用尼龍塑料；
　　4、用于磷化槽液的噴嘴材料一般采用耐酸的不銹鋼；
　　5、防止銹蝕的噴嘴也可直接選用不銹鋼或尼龍材質制作。
噴嘴選型方法
　　具有一定沖擊力的噴嘴應選用小角度噴嘴，以液柱流（即射流）為最佳；
　　扇形噴嘴適用于清洗、脫脂、冷卻等方面，錐形噴嘴適用于漂淋、表層、磷化、加濕、除塵等方面；
　　在儲漆缸、槽體中應安裝文丘里攪拌噴嘴。以"H"型即攪拌噴嘴（也稱為文丘里噴嘴）為例，槽液經一定壓力與引道口被吸入的液體共同以1：4的流量混合后擴散噴射出來，達到溶質無空氣混合攪拌的效果，從而防止了沉淀，因為攪動確保了化學溶液均勻的混合；
　　脫脂和水洗工序的噴嘴，可選用沖擊力較強的噴射型噴嘴：以"V"型即扇型噴嘴為例，其噴射角度以60°為最佳，具有較大的沖擊力量；
　　磷化工序的噴嘴則可選用霧化好、水粒細密均勻、沖擊力較弱的離心噴嘴：以"Z"型即錐形噴嘴為例，其噴嘴離工件的最佳距離為40cm～50cm，具有分散，使液體霧化的噴淋作用.[3] ...
