滾齒機裝配圖（整套）
- 文件介紹：

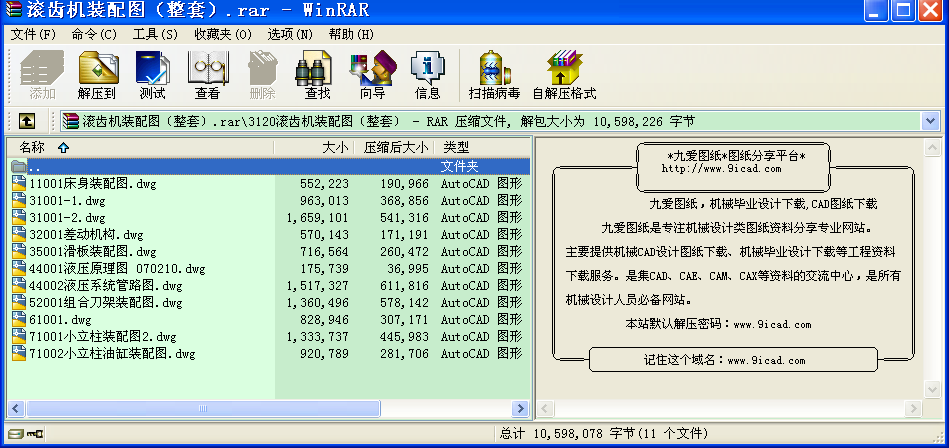

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、工作臺與定心錐套及圓環支撐面配刮時，在25*25mm 面積內不少于13點.
2、分度蝸輪副：a.嚙合應平穩，其側隙允差0.03~0.05
b.齒接觸面積沿齒高70%，齒長65%
c.分度蝸桿的軸向跳動允差為0.005,徑向跳動允差為0.008
3、工作臺殼體與床身導軌配刮時，在25*25mm 面積內不少于8點。
4、滾珠絲桿軸心線與導軌的平行度允差為300：0.01
5、蝸輪副對YK3150J-61201及YK3150J-61302:a.側隙0.09~0.15,
b.齒接觸面積沿齒高55%,齒長50%.
6、E-E剖面中的12X60 J41-2裝箱時裝;
7、61202.61024裝配定位時要注意方位,符合裝配圖要求.
*表示重復尺寸.
技術要求：
1.機床帶差動機構（32組）時，件31338不裝，機床不帶差動機構時，
按圖裝上31338，并用件31316代替D--D右部的件31315。
2.相嚙合齒輪齒端應對齊，錯位不許超過0.8毫米。
3.根據裝配要求（見31001/2A--A），在件2*38 CQ47-3A-32
（見31001/2M--M）上鉆油孔 ...
滾齒機裝配圖（整套）_下載(rar格式) 機械圖紙
