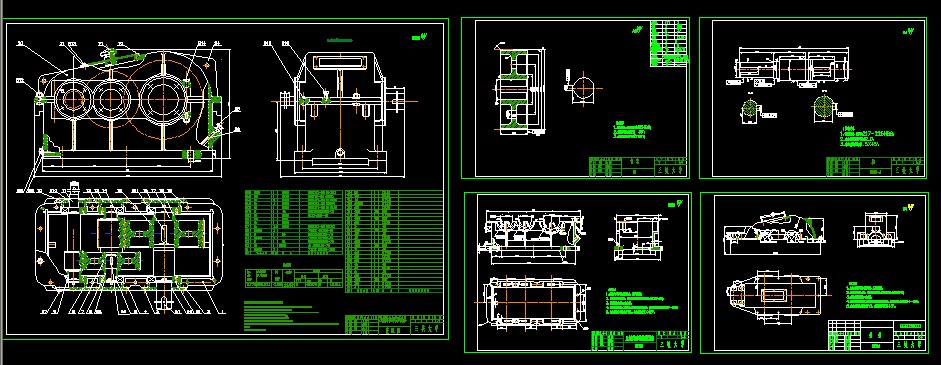

雙級圓柱齒輪減速器
  • 該文件為dwg格式
  • 文件大小： 363.1 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-01
  • 發 布 人： 1816359964
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 dwg 格式（源文件可編輯），下載需要 20 積分
  • 雙級圓柱齒輪減速器

  • 技術要求
    1.裝配前箱體與其他鑄件不加工面應清理干凈，除去毛邊毛刺，并浸涂防銹漆；
    2.零件在裝配前用么煤油清洗干凈，晾干后表面應涂油；
    3.齒輪裝配后應用涂色法檢查接觸斑點，圓柱齒輪沿齒高不小于40%，沿齒長不小于50%；
    4.調整，固定軸承時應留有軸向間隙0.2~0.5mm；
    5.減速器內裝N200工業齒輪油，油量達到規定深度；
    6.箱體內壁應涂耐油油漆，減速器外表面應涂灰色油漆；
    7.減速器剖分面，接觸面及密封處均不允許漏油，箱體剖分面應涂以密封膠或水玻璃不允許使用任何其他填充材
    料；
    8.按試驗規定進行試驗；


    技術要求
    1.正火處理，齒面硬度為180HBS;
    2.未注明的倒角為2X 45°；
    3.未注明的圓角半徑為5mm;


    技術要求
    1.經清砂后需進行時效處理，且不得漏油；
    2.箱蓋于箱座合箱后，四周剖分面錯位量每邊不得大于2mm;
    3.鏜軸承前必須打入定位銷；
    4.箱體剖分面經加工后用涂色法檢查接觸面積時，應達到每平方厘米不少于一個斑點；
    5.未注明的鑄造圓角為R5，全部倒圓為2X45°。

    技術要求
    1.調質處理，硬度為217-225HBS;
    2.未注明的圓角半徑為2.0；
    3.未注明的倒角為1.5X45°；

    技術要求
    1.經清砂后需進行時效處理，且不得漏油；
    2.箱蓋于箱座合箱后，四周剖分面錯位量每邊不得大于2mm;
    3.鏜軸承前必須打入定位銷；
    4.箱體剖分面經加工后用涂色法檢查接觸面積時，應達到每平方厘米不少于一個斑點；
    5.未注明的鑄造圓角為R5，全部倒圓為2X45°。
    ...
