浮頭式換熱器全套圖紙
  • 該文件為rar格式
  • 文件大小： 743.69 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-09-03
  • 發 布 人： 2907301063
  • 文件下載：

  • 立即下載

  • 文件介紹：

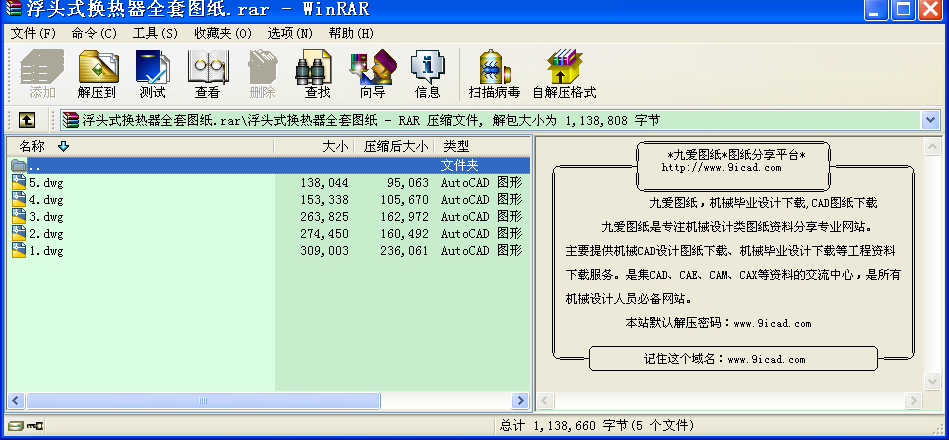

  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 浮頭式換熱器全套圖紙

  • 技術要求
    1.螺紋的基本尺寸按GB196-81<<普通螺紋基本尺寸>>的規定,螺紋公差按 GB197-81<<普通螺紋公差與配合>>的規定.
    注:拉桿長度為折流板間距B= 150 mm時長度,不同折流板間距的拉桿長度在管束圖表格中查取.

    技術要求
    1.管孔直徑及其偏差根據換熱器的級 別按表中相對應的 級或 級加工.
    2.折流板(或支持板)應矯平后加工, 加工后去掉毛刺.

    技術要求
    1.本鍛件按JB4726-2000制造與驗收,驗收級別為 級.
    2.螺柱孔中心圓直徑和相鄰兩螺柱孔弦長的極限偏差為 0.6mm,任意 兩螺柱孔弦長的極限偏差為1.5mm.
    3.機械加工面未注公差尺寸的極限偏差按GB1804-79<<公差與配 合未注公差尺寸的極限偏差>>的規定,孔為H12級,軸為h12級.

    技術要求
    1.浮頭蓋焊后應進行整體熱處理.
    2.浮頭法蘭密封面應在熱處理后加工.
    3.法蘭螺栓孔應跨中裝配.

    技術要求
    1.殼體內表面焊縫應修平.磨光.
    2.補強圈的角焊縫距法蘭與圓筒的環焊縫小于3倍的圓筒壁厚或小于50mm 時,允許補強圈切邊,但不得超過其寬度的1/3.
    3.法蘭螺栓孔應跨中裝配.
    注:材料表所列開口法蘭的數量均包括對應法蘭.凹凸面法蘭按圖示位置裝焊.

    技術要求
    1.本設備應按GB151-1999<<管殼式換熱器>>,GB150-1998<<鋼制壓力容器>>及 <<壓力容器安全技術監察規程>>(99版)制造與驗收.
    2.本設備受壓元件用16Mn鋼板應符合GB6654-1996<<壓力容器用 鋼板>>的規定,所用無縫鋼管應符合GB/T8163-1999<<輸送流體用無縫鋼 管>>的規定.不允許用GB8162鋼管代用.
    3.本設備所用鍛件應按JB4726-2000<<壓力容器用碳素鋼和低合金鋼鍛件>>制造與驗收. 驗收級別為II級.
    4.設備所用焊接材料應按GB/T4709-2000<<鋼制壓力容器焊接章程>> 選用,對接焊縫的型式及尺寸應符合GB985-88<<氣焊,手工電弧焊及氣體保護 焊焊縫坡口的基本型式和尺寸>>或GB986-88<<埋弧焊焊縫坡口的基本型式和 尺寸>>的規定,制造廠也可自行決定,但焊縫系數不得低于0.85.
    5.設備的對接焊縫應進行局部射線檢測,檢查長度不得小于各條焊縫長度的20%.且不小于250mm,對于A,B類焊接接頭應按JB4730-94<<壓力容器無損檢測>>III級合格,射線照相的質量不低于AB級.
    6.設備安裝時,固定支座采用兩個螺母擰緊,活動支座的第一個螺母擰緊后倒退一圈,然后 用第二個螺母鎖緊,使鞍座能在基礎上自由滑動.
    7.本設備的油漆,包裝和運輸按JB2536-80<<壓力容器油漆.包裝.運輸>>的規定執行.
    注:
    1.本設備材料表中所列開口管法蘭數量均包括對應法蘭.
    2.除注明外,所有搭接或角接焊縫的焊腳高均等于較薄件厚度,并須是連續焊.
    3.設備所用橢圓封頭和拱形封頭厚度不包括沖壓減薄量.
    4.本設備活動支座基礎頂面按JB/1167-81<<鞍式支座>>的要求預埋滑板.
    5.本設備換熱管選用螺紋換熱管,符合JB/T4722-92的規定
    6.開口接管焊接形式G600-1/1<<開口接管焊接形式>>其尺寸由制造廠按規定設計.
    7,本設備不適合毒性程度為高度和極度危害介質的工況。
    ...
