手提箱提手塑料注射模具設計.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘 要
本次畢業設計的題目是手提箱提手塑料注塑模具設計，根據成型工藝要求，在原有塑料件的基礎上介紹了其注塑成型模具的結構，闡述了模具設計要點及工作過程。首先要從塑料生產工藝上對所要設計的產品進行工藝的分析與計算，然后在分析計算的基礎上并參看相關的資料確定成型工藝方案，再在此基礎上進入模具總裝配圖的結構設計。在此基礎上對注塑模具的主要零部件的尺寸進行設計與計算，期間要參考大量與塑料成型相關的資料和翻閱各種模具設計手冊，并通過計算以確定模具的具體結構及尺寸，通過不斷的計算與修改，并在指導老師的悉心關懷和耐心指導下進行不間斷的反復修改，最終獨立完成這次畢業設計。在設計的過程中，首先要解決對手提箱提手的測繪。在模具設計時對分型面的選擇、澆口形式與位置的確定、型腔位置的安排、側抽芯機構的設計、冷卻水道的設置。本課題采用彈簧定距螺釘裝置保證兩次分型。由于是小批量的生產，該注射模采用了1模2腔的結構。
關鍵詞：注射模具；澆注系統；滑塊；側型芯
目 錄
主要符號表
1 緒 論 1
1.1 題目背景意義 1
1.2 模具工業在國民經濟中的地位 1
1.3 我國塑料模具行業普遍存在的問題 2
1.4 國內外相關研究情況 2
1.5 塑料模發展趨勢 3
1.6 設計（論文）主要內容 4
2 塑件的工藝分析 5
2.1 制品(手提箱提手)的簡介 5
2.2 分析塑件使用材料的種類及工藝特征 5
2.1.1 ABS主要技術指標： 6
2.3 分析塑件的結構工藝性 7
2.4 工藝性分析 7
3 初步確定型腔數目 8
3.1 初步確定型腔數目 8
4 注射機的選擇 9
4.1 注射機的選用原則 9
4.2 塑件體積的計算 9
4.3 計算塑件的質量 10
4.4 按最大注射量初步確定注射機 10
4.5 注塑機相關參數的校核 10
5 澆注系統的設計 13
5.1 主流道的設計 13
5.2 分流道的設計 13
5.3 分型面的選擇設計原則 14
5.4 澆口的設計 14
6 確定主要零件結構尺寸選模架、成型零部件的設計 17
6.1 型腔、型芯工作尺寸計算 17
6.2側抽機構設計 18
6.2.1 抽芯距的確定與抽拔力的計算 18
6.2.2 斜導柱分型抽芯機構的設計 19
6.3 模架的選擇 20
7 導向機構的設計 22
7.1 導柱的設計 22
7.2 導套的結構設計 22
7.3推出機構的設計 23
7.3.1 推件力的計算 24
7.3.2 推桿的設計 24
8 冷卻系統的設計 26
8.1 確定冷卻水道直徑 26
9 模具排氣槽的設計 28
10.塑料模材料的性能要求 29
11結 論 30
參考文獻 31
致 謝 33
畢業設計（論文）知識產權聲明 34
畢業設計（論文）獨創性聲明 35
...

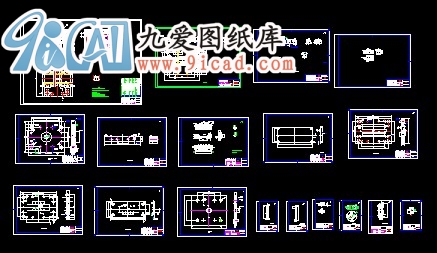

手提箱提手塑料注射模具設計.rar_下載(rar格式) 機械圖紙
