35t高爐煤氣鍋爐套圖

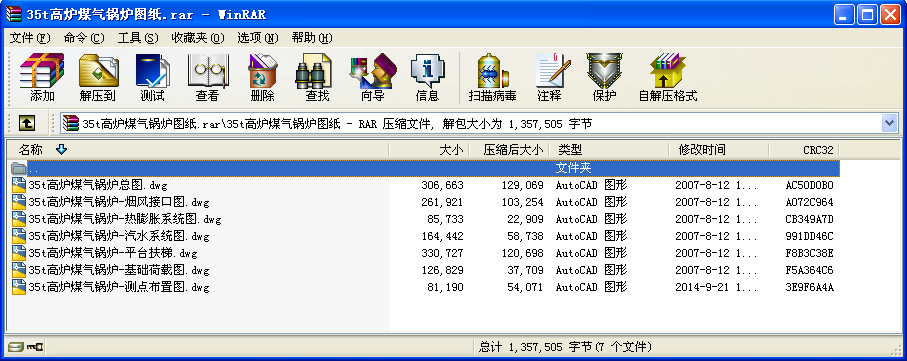

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.除鍋爐所供測點外，其余由設計院選擇測點參考。
2.序號20、21只供到平衡容器和閥門為止，用戶使用何種表計自行選擇。
技術要求
1.柱Z-1,Z-2底板下標高為-500mm,Z-3,Z-4底板下標高為-300mm。
2.基礎鋼筋與柱腳的連接必須固接。
3.本圖僅供施工單位做基礎用
4.鍋爐柱以外的運轉層負荷設計院自行考慮，本基礎負荷表中未考慮。
5.本圖按7級地震烈度考慮。
技術要求
1. 按JB/T1620-93《鍋爐鋼結構技術條件》制造和驗收；
2. 平臺扶梯、欄桿的間距為1000~1200m；
3. 平臺允許有效荷重為200Kg/m ,但同時承載不得超過平臺總面積的20%；
4. 平臺撐架或托架安裝時應保證支撐面水平，必要時可修割撐架的橫桿或斜桿；
5. 件24為平臺與平臺之間的加強件；
6. 標高平臺框架上按下表數量鋪設柵格，若柵格長度超出，現場切割；
7.托架斜角現場切割；
8.鍋爐管道穿平臺處,現場修割平臺；
9.本平臺、托架與鍋爐其它部件相碰時,也可適當改動托架修割平臺并用件24加強；
10.件24處現場切割安裝，兩端焊接于鋼架上，用于支撐平臺，具體位置現場確定；標高 的平臺用件24懸吊于鋼架頂板梁上；
技術要求
一、水位平衡器安裝要求
1、平衡容器與差壓變送器配套使用；
2、安裝時必須保證平衡容器垂直，水取樣管水平；
3、從平衡容器引出正負壓管水平段長度應保證末端 溫度等于常溫，水平段長度不得小于1m；
二、低水位聯鎖保護裝置，蒸汽超壓的報警和連鎖保護裝置，水位自控裝置，熱電偶由用戶自理（電控配套中應包括）。
三、本圖所示“ ”以內的閥門等是我廠供貨范圍。
四、回轉式給水調節閥配以的電動執行機構由設計院選配。
五、給水管路的疏水及位置由設計院確定。
技術要求
1.圖中標高為冷狀態下的數值。
2.箭頭表示熱膨脹方向。
3.本廠只供鍋筒和部分集箱的膨脹指示器。
4.水冷壁計算溫度按255+30°c考慮。
5.鍋爐運行中將實際膨脹量填入表中，理論膨脹量供作參考。 ...
35t高爐煤氣鍋爐套圖_下載(rar格式) 機械圖紙
