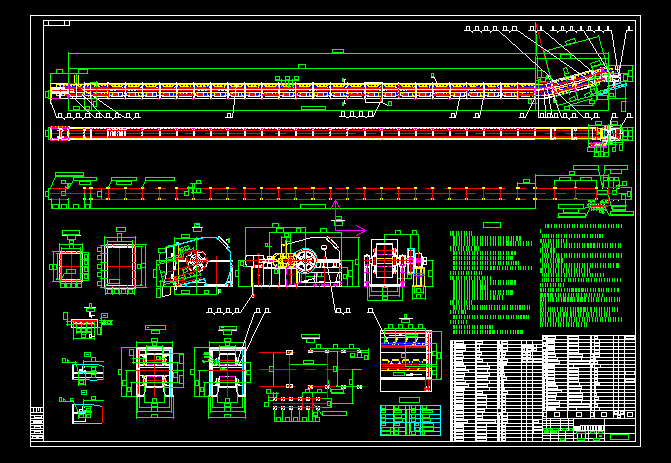

B630鏈板斗式輸送機機械圖紙
- 文件介紹:
- 該文件為 exb 格式(源文件可編輯),下載需要
20 積分
-

- 技術要求
1.安裝支架應保證:
a.支架中心線對輸送機縱向中心線的重合度允許不超過2mm;
b.相鄰支架支撐軌道平面相對標高允許差每米1.5mm,在全長上支架間相對標高允許不超過5mm;
c.支架支撐軌道平面的橫向水平度允差每米不超過1mm;
d.支架垂線對建筑地面的垂直度允差每米不超過2mm;
e.支架對輸送機縱向中心線的垂直度允差每米不超過2mm;
f.兩支架間的距離無差不得超過1mm,便于準確安裝密封殼體,安裝時可使用殼體板作為定位樣板;
2.安裝頭部裝置和尾部裝置應保證:
a.縱向中心線對輸送機縱向中心線重合度不超過0.5mm;
b.兩軸承高度差不超過0.5mm;
c.軸線對輸送機縱向中心線的垂直度允差不超過1mm;
d.尾部絲杠壓板等零件應涂有鈣劑2潤滑脂;
3.安裝軌道應保證:
a.軌道安裝時必須先矯治=直,其直線度允差每米不超過1mm,全長允差不超過3mm;
b.兩平行軌道的接頭位置應錯開,其錯開的距離不得等于400mm(節距)的整數倍;
c.兩平行導軌間軌距不超過%p1mm;
d.接頭處左右偏移允差不超過0.5mm,高低允差不超過0.5mm;
e.軌道安裝調整好后,在尾部分別與尾架焊接,在頭部分別與頭部焊接
f.軌道對稱中心線對輸送機中心線的偏差不大于1mm;
4.安裝運行部分應保證:
a.每節兩邊鏈板節距不等長允許不大于0.5mm,全長兩邊長度不等長允差不大于8mm;
b.組裝后每對滾輪中心線不準歪斜,滾輪中心線對輸送機中心線垂直度允差不得超過0.5mm;
c.組裝后斗子不得有歪扭偏斜現象,相鄰斗子寬度偏差不得大于0.6mm,以保證安裝斗子的鏈板之間有一定間隙;
d.凡轉動零部件都應涂滿鈣劑潤滑脂,然后進行組裝;
e.待頭部裝置、尾部 裝置、支架、軌道安裝調整完畢,二次灌漿沉凝厚才能安裝運行部件;
5.序號“45”壓板(圖號SJ863.00-16),序號“46”翼板(圖號SJ863.00-17)在軌道安裝調整好后。在與機架托板焊死;
6.序號“25”角鋼100X100X12 L=1936待彎段支架安裝調整后,在與之焊接;
7.序號“1”頭部防塵罩(圖號XMSJ63.1)N向法蘭供安裝收塵設備之用,頭部防塵罩上孔18-φ14如需要可安裝橡膠薄板防塵設施;
8.頭部裝置和傳動裝置分左裝和右裝兩種供工藝布置選用,選定后,在工藝設備表中注明,以便制造廠按需要制造。 ...
