液壓振動臺機械圖紙（25張）和計算說明

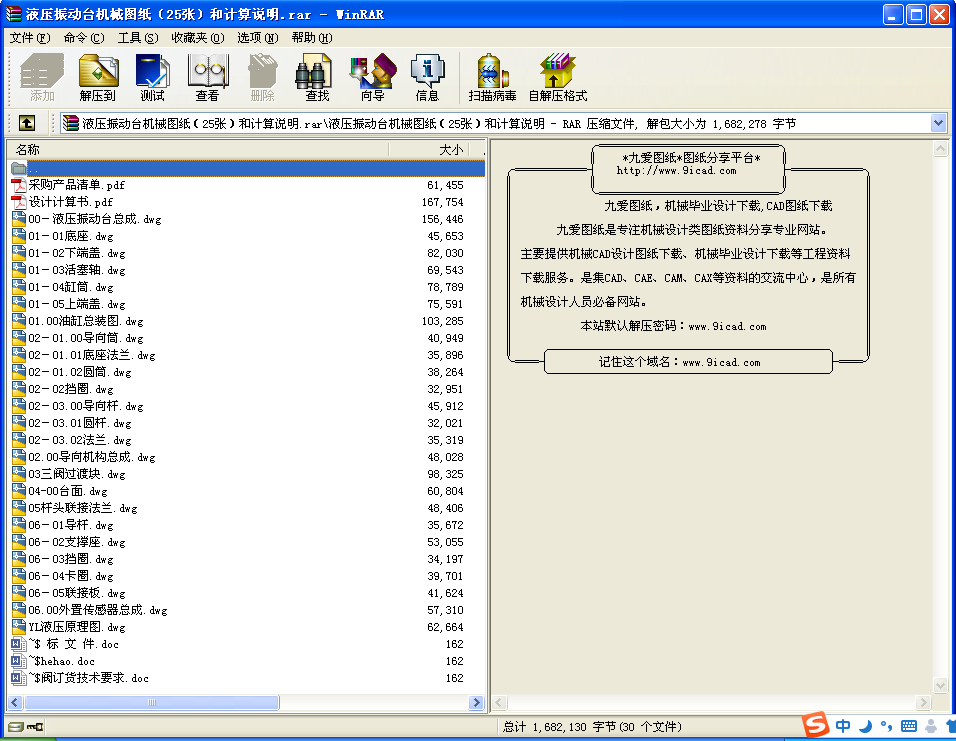

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、I油缸與地基聯接尺寸圖僅給出預埋鐵相對振動試驗臺的位置尺寸和聯接尺寸，預埋鐵與地基的固定形式由土建設計考慮；
2、II油缸與臺面聯接尺寸圖給出了臺面相對振動試驗臺的位置尺寸和聯接尺寸，臺面設計時要考慮圖中尺寸，鋁制材料螺孔要加鋼絲螺套；臺面安裝平面水平度為5/1000；
3、臺面先與振動缸活塞桿聯接固定，之后固定四周的導向機構。導向機構安裝時調整導向桿與套間的最小導向間隙達到0.2～0.25mm后固定各部分，避免導桿和導向套出現卡滯影響振動波形；
技術要求
1、去毛刺，外形棱邊倒鈍；
2、未注倒角1×45°；
3、表面處理：發藍
技術要求
1、裝配前，所有零件以及密封溝槽處去除毛刺、倒角或倒圓，清洗干凈；
2、裝配前，缸體、端蓋、活塞軸和密封件必須上油或涂油脂；
3、密封件的安裝按照密封件的安裝要求進行，出現受損的密封件不得安裝；
4、缸體垂直狀態緊固螺釘，螺釘要對稱均勻擰緊，保證緊固后活塞軸可以均勻的旋轉和伸縮；
5、油缸裝配好后，應避免活塞桿受力；
6、油缸安裝好后，進行試運轉并測量最低啟動力，運轉不得有外滲漏，要求最低啟動力不大于0.1MPa；
7、油缸安裝好后，進行耐壓試驗，壓力35MPa，保壓5分鐘，不得有外滲漏及永久性變形；
技術要求
1、去毛刺，外形棱邊倒鈍；
2、未注倒角0.5×45°；
3、表面處理：發藍；
4、2－M12X1.5、2－M27X2初裝內六角螺堵JB1001-77
技術要求
1、裝配前，先將支撐座內軸承及上下?lián)跞ρb配好；
2、先裝配支撐座、導桿和平板，調整導桿與支撐座在全行程內滑動平滑，無卡滯；之后裝位移傳感器，調整鐵芯在全行程內無卡滯后，將傳感器套筒固定,在固定時，螺釘用力適當，避免將套筒擠壓變形。
技術要求
1、去毛刺，所有棱邊倒鈍；
2、均壓槽倒鈍R0.1～0.15；
3、未注倒角0.5×45°；
4、未注圓角R0.2
5、調質處理HB229～269；
...
