模具-級進模模具設計全套
- 文件介紹：

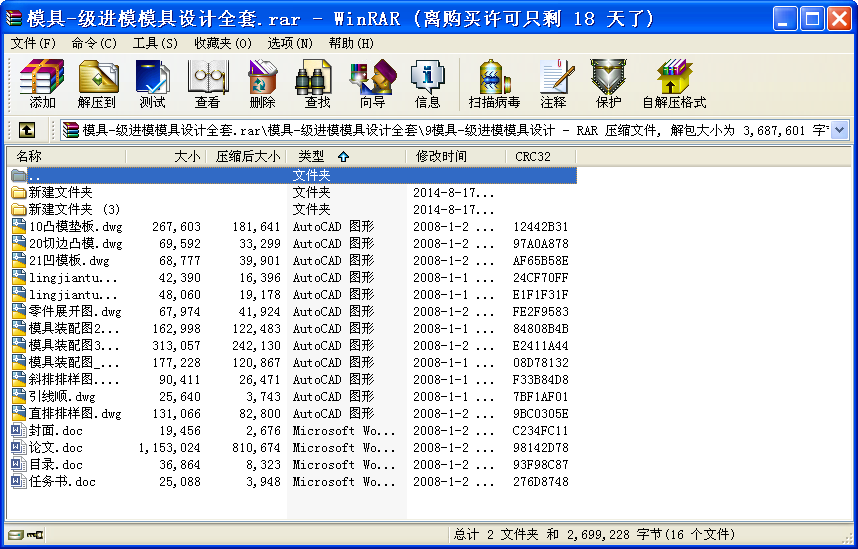

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 此工件是微型電動機、電器元件里的一個關鍵零件，在電器行業中作為一種連接件使用相當普遍，主要用在電動競技玩具、CPU風扇電機、錄音機機芯等機電傳動和微機控制中，承受的扭力和轉矩大，是磨損最快的部位，成形質量的優劣直接影響電器元件的質量，其引腳部位與電機轉軸接觸是否良好將嚴重影響整臺設備的正常運行。
該工件由圓弧與直線對稱組成，尺寸精度要求較高。如果尺寸滿足不了產品設計要求，將對產品整個傳動機構造成嚴重影響可能使傳動機構接觸不良，不能正常工作。其次本身的形狀較為復雜，多種不同性質的沖壓工藝為一身，因此形成具有一定難度。其厚度很薄，體積小，全長只有15mm。將外形視為沖孔，則其他需要沖的孔有4個，其中兩個1.2mm 的球形盲孔因材質薄可在沖U形槽時直接用球頭凸模局部脹形將板料拉伸成凸起或凹進形狀，起伏成形（又名壓肋、壓凸包、球包成形）。
目錄
第一章工件的分析……………………………………………………………1
1.1 工件的用途……………………………………………………………………1
1.2沖裁的工序……………………………………………………………………2
1.3彎曲部位………………………………………………………………………2
1.4沖壓件的精度…………………………………………………………………4
1.5沖壓件尺寸標注………………………………………………………………5
1.6經濟分析………………………………………………………………………6
1.7材料的分析……………………………………………………………………6
第二章沖壓模具選型…………………………………………8
2.1模具的介紹…………………………………………………………8
2.2連續�！�9
第三章 工件圖的確定排樣圖 ………………………………………… 13
第四章 主要計算與加工工藝設計………………………………………16
4.1沖裁間隙 ……………………………………………………………………16
4.2沖裁模刃口尺寸計算…………………………………………………………16
4.3 沖壓力的計算 ………………………………………………………………21
4.4 彎曲力的計算 ………………………………………………………………22
4.5 壓凸力的計算 ………………………………………………………………25
第五章 主要零件的確定 …………………………………………………26
5.1 工件零件和定位零件，緊固零件 …………………………………………26
5.2 上模座 ………………………………………………………………………36
5.3 下模座 ………………………………………………………………………36
5.4 矩形模板 ……………………………………………………………………37
5.5 壓入式模柄 …………………………………………………………………37
5.6 浮動模柄 ……………………………………………………………………38
5.7 錐面壓圈 ……………………………………………………………………39
5.8 凸球面墊塊 …………………………………………………………………39
5.9 導正銷 ………………………………………………………………………39
5.10側刃 …………………………………………………………………………40
5.11浮頂削 ………………………………………………………………………40
5.12擋料削 ………………………………………………………………………40
5.13導料板 ………………………………………………………………………40
5.14 卸料板 ……………………………………………………………………41
5.15 導套 ………………………………………………………………………41
5.16 保持圈………………………………………………………………………41
5.17 沖模導向裝置………………………………………………………………41
5.18 開式壓力機基本參數………………………………………………………42
5.19 凸模固定板…………………………………………………………………43
5.20 圓柱螺旋壓縮彈簧…………………………………………………………43
5.21 定位削………………………………………………………………………44
5.22 內六角螺釘…………………………………………………………………45
第六章 機械加工工藝工程 ……………………………………………47
第七章 數控編程……………………………………………………………50
第八章 裝配原理圖 ……………………………………………………51
8.1 主視圖 ………………………………………………………………………51
8.2 俯視圖 ………………………………………………………………………52
8.3 側視圖 ………………………………………………………………………53 ...
