方便飯盒上蓋注塑模具的設計
- 文件介紹：

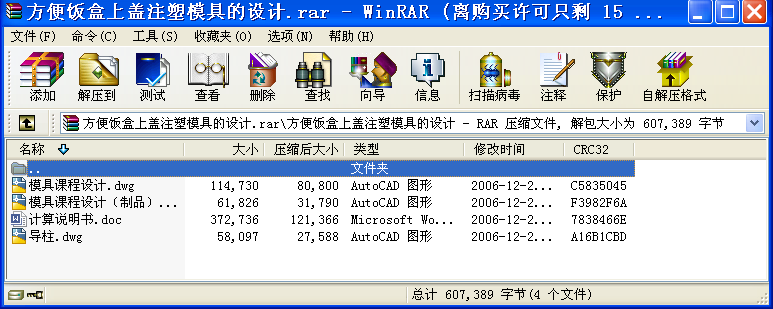

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
-
1、設計題目：
方便飯盒上蓋注塑模具設計
2、設計任務:
1.塑件設計（自行選擇），完成塑件圖一張。
2.注射模具設計,完成注射模具裝配圖一張。
3.注射模零件設計,完成模具零件圖一張。
4.編寫設計計算說明一份。
內容包括：1 設計計算
（1）尺寸；（2）強度、剛度 ；（3）脫模阻力
2 選擇注射機
3 校核
3、設計要求：
獨立思考、靈活運用所學，鼓勵創新。熟悉模具設計的過程及要點。
一、塑件設計
1) 塑件的材料：
按制品的用途，需要耐高溫，元毒，抗蠕變性能。根據《塑料模設計手冊》（以下簡稱《手冊》）337頁，附錄 表 1 ，選取塑件的材料為：聚甲基戊烯－1（TPX）。
根據《手冊》15頁，表1-4 查得TPX材料的各種性能如下：
注射機類型：螺桿式
密度：0.83
計算收縮率：1.5%～3％
預熱：（無）
噴嘴溫度：280～290
模具溫度：60～80
注射壓力：80～130MPA
螺桿轉速：28 r/min
2) 外觀要求：
表面要求光滑，不能變成。
3）壁厚及制件體積計算：
根據《手冊》30頁，表2-3 取壁厚為：3mm
體積：
＝［190×136－（60×60-）］×3
＝75
＝｛180×126－（50×50－）-［174×120－（44×44－）］｝×19
＝125
＝+＝200 ...
方便飯盒上蓋注塑模具的設計_下載(rar格式) 成套圖紙
