液壓缸課程設計全套
- 文件介紹：

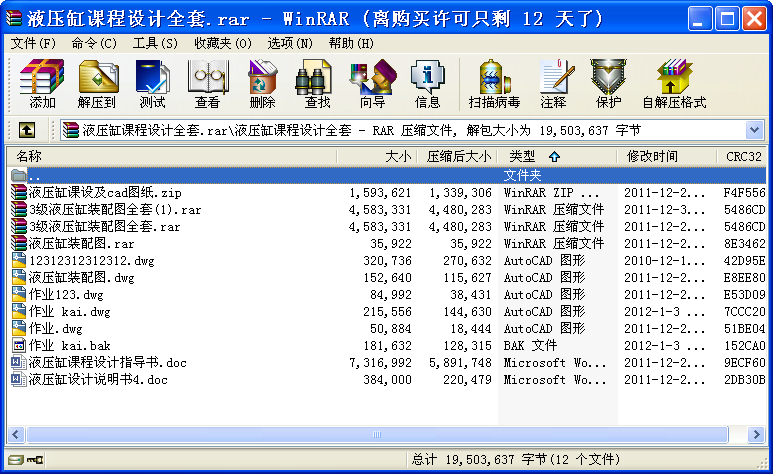

- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 一、設計要求
1、目的
①、培養學生綜合運用所學的基礎理論和專業知識，獨立進行機電控制系統的初步設計工作，并結合設計或實驗研究課題進一步鞏固和擴大知識領域。
②、培養學生搜集、閱讀和綜合分析參考資料，運用各種標準和工具書籍以及編寫技術文件的能力，提高計算、繪圖等基本技能。
③、培養學生掌握機電產品的一般程序和方法，進行工程師基本素質的訓練。
④、樹立正確的設計思想及嚴肅認真的工作作風。
2、題目
液壓油缸的壓力和速度控制
①、執行元件：液壓油缸；
②、傳動方式：電液比例控制；
③、控制方式：單片微機控制、PLC控制；
④、控制要求：速度控制、推力控制；
⑤、主要設計參數：
油缸工作行程————600、400mm；
額定工作油壓————4MP；
移動負載質量————1000、2000kg；
負載移動阻力————5000、10000N；
移動速度控制————3、6m/min。
二、總述
1、作者的話
液壓油缸在現代工程中的使用十分頻繁，其工作性能和可靠性直接影響工程的質量和進度；
利用數控電液伺服閥來控制液壓油缸，可以實現輸出的線性和實時控制，在很大程度上改善工程油缸的使用性能；
本次設計中使用的電液比例換向閥可以實現電——機械轉換，配合放大器件同時使用，能夠對油缸進行良好的控制；
實施控制的器件為可編程邏輯控制器（Programmable Logical Controller），選用德國西門子STEP7-200進行編程，接口簡單易懂。
因為說明書比較長，為了方便閱讀，在下面的“設計提要”中會先給出液壓油缸設計的主要參數和一些部件的選用，在后續的“各零部件設計及驗算”中再加以具體的說明和驗證。
2、設計提要
①、液壓油缸主要參數給定
在設計要求中已經提到的參數這里就不再贅述，下面只給出此次設計中液壓油缸主要部件的其他參數：
缸內徑：D=80mm；
缸外徑：=90mm；
壁厚：=5mm；
極限推力：=30162N；
速比：=2；
活塞桿直徑：=56mm；
活塞外推流量：=0.5L/s
法蘭厚：h=8mm； ...
液壓缸課程設計全套_下載(rar格式) 成套圖紙
