回轉盤工藝規程設計及鏜孔工序夾具設計

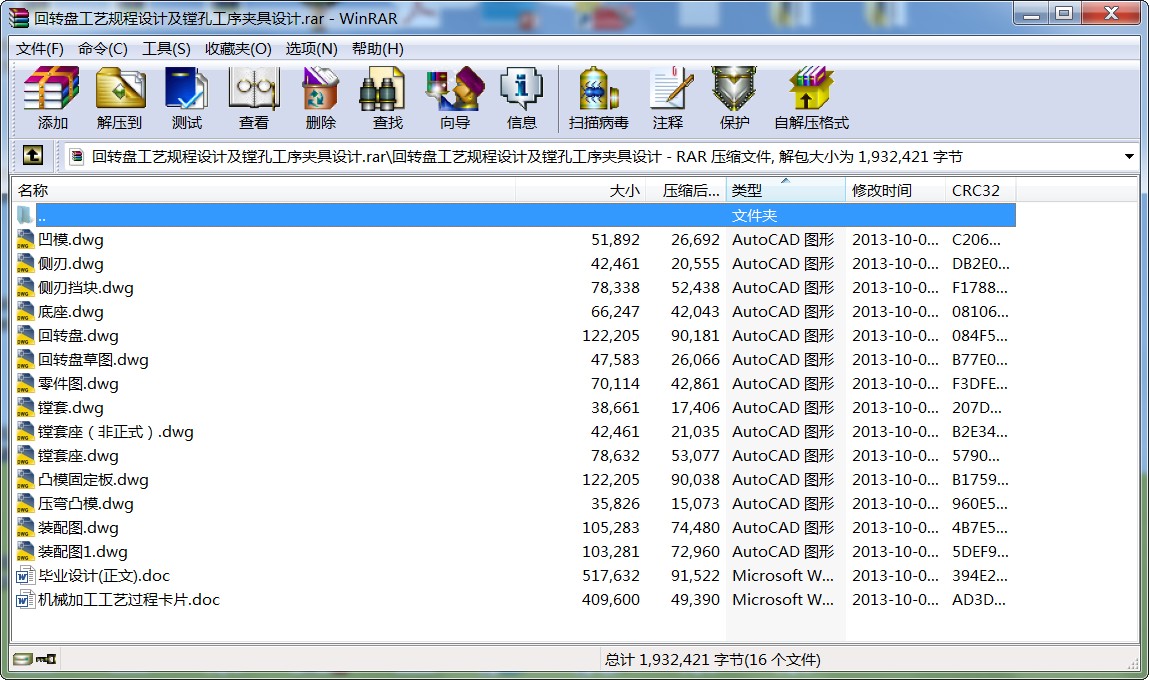

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 夾具設計
本次夾具設計是設計鏜Φ72，Φ60，Φ55的階梯孔的專用夾具
1） 總體設計方案的擬定
如零件圖所示
以底面Φ230的圓盤為主要定位基準面，以Φ90的圖柱面為導向基準面，以Φ37的圓孔為止推基準面，用一固定的削邊銷與孔Φ37的一小段配合來實現。
該定位方案的主要特點：
1、 符合一般零件加工精基準的選擇原則，以底面為訂基準面，定位穩定可靠，并且定位基準與裝配基準一致。
2、 可簡化鏜模結構，縮短設計制造成周期。
2） 夾緊力計算（略）
3） 夾緊機構
為了保證夾緊可靠，還應選擇合適的夾緊作用點，從零件圖上看，當以Φ230的底面作為基準面時，從圓盤頂面壓緊較合理，由于夾緊部位要求不高，又因鏜削力不是很大，擬采用偏心輪夾緊方式，其擴張力較大，操作方便。
...
回轉盤工藝規程設計及鏜孔工序夾具設計_下載(rar格式) 成套圖紙
