汽車變速箱導塊的工藝工裝設計

文件大小： 978.31 KB
下載次數：
文件評級：
更新時間：2014-05-25
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

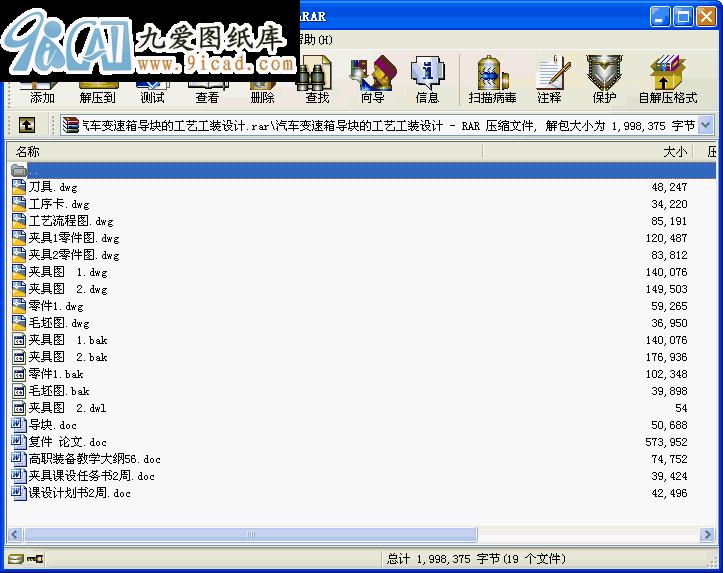

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本設計說明書主要是針對汽車變速箱導塊加工的工藝設計，及加工中典型工序的專用夾具、刀具和量具的設計說明。我們編排了汽車導塊的生產加工工藝規程，確定最佳方案后，再進行夾具設計。我們設計了鉆.擴.鉸直徑為16孔并且倒角1×45°時的夾具。我們要注意分析此工序的定位.夾緊以及自由度等問題，而且設計是鉆床夾具所用的回轉工作臺。這就要用到許多夾具課上的許多知識，然后我們繪制草圖，粗略勾出此夾具的結構，進一步修改，得出最佳方案。還設計了銑床夾具，它的設計內容和鉆床夾具的設計基本相同，用來銑導塊撥槽及頂面。還有刀具設計。

關鍵詞：加工工藝；專用夾具；刀具；
目錄

緒論 1
1 機械加工工藝規程的制定 2
1.1 零件工藝性分析 2
1.2 零件的材料、毛坯及熱處理 3
1.3 零件加工工藝規程的制定 3
1.3.1 選擇加工方法和加工方案 3
1.3.2 確定加工順序 4
1.3.3 定位基準的選擇 4
1.3.4 熱處理及檢驗的選擇和安排 6
1.3.5 擬定加工工藝路線 7
1.3.6 選擇各工序加工機床設備及工藝裝備 14
1.3.7 確定各工序機械加工余量，工序尺寸及表面粗糙度 21
1.3.8 確定典型工序的切削用量及工序基本工時定額 23
2 夾具設計 28
2.1 鉆床夾具的設計 28
2.1.1 研究原始資料，確定設計方案 28
2.1.2 確定零件的定位方式，選擇定位元件 30
2.1.3 定位誤差的計算 31
2.1.4 確定夾具的對刀裝置、引導裝置 32
2.1.5 確定夾具與機床聯接固定相對位置的元件 32
2.1.6 鉆模板的設計 33
2.2 銑床夾具設計 33
2.2.1 研究原始資料，明確設計任務 33
2.2.2 確定夾具設計方案，結構．繪制結構簡圖 34
2.2.3 定位誤差的計算 37
2.2.4 計算夾緊力 38
2.2.5 確定刀具的對刀裝置，引導裝置 40
2.2.6 夾具與機床聯接的定位元件 41
2.2.7 確定夾具體的整體結構 41
2.2.8 液壓缸體設計 42
4 專用刀具設計 45
4.1 鉸刀類型的選用 45
4.2 設計步驟和方法 46
4.3 刀具結構 52
結論 53
謝辭 54
參考文獻 56 ...
