多工位小型組合機床的主軸箱設計

文件大小： 1.26 MB
下載次數：
文件評級：
更新時間：2014-05-29
發布人： 211018991

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

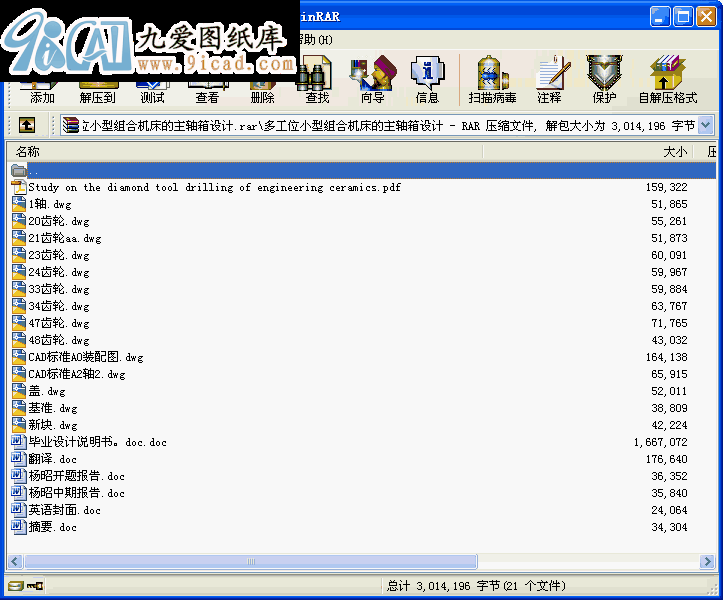

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

組合機床是由大量的通用部件和少量的專用部件組成的工序集中的高效率機床。它具有生產效率高，加工精度穩定等特點。組合機床的設計、制造和應用水平是一個國家科學技術水平的重大體現。因此，近年來組合機床的設計和制造水平在我國得到了飛速的發展，組合機床的應用在我國得到的廣泛的提高。
本設計介紹了減振器活塞及支承座上雙面活塞八個大孔和八個小孔的多工位立式組合鉆床的設計過程。它包括組合鉆床的總體設計，主軸箱設計和夾具的設計三大部分。前者包括組合鉆床總體設計，切削用量的制定及刀具的選用。三圖一卡（被加工零件工序圖，加工示意圖，機床聯系尺寸圖，機床生產率計算卡）編制。中者包括主軸箱結構繪制，主軸箱設計原始依據圖，主軸結構形式的選擇及動力計算。傳動系統的設計與計算，主軸箱坐標計算以及主軸箱總圖設計，部分軸，齒輪，軸承的校核。后者包括工作臺的設計和夾具的布置，以及完成多工位的機械傳動部分。
關鍵詞：組合機床鉆床總體設計主軸箱設計回轉工作臺
齒輪夾具
目錄
前言 4
第一章機床總體方案設計的依據 6
1.1 概述 6
1.2 工件 7
1.3 本次畢業設計的任務 9
第二章工件的加工工藝分析 11
2.1 工藝方法對鉆床結構和性能的影響 11
2.2鉆床的運動 13
2.3 擬定夾具方案 14
2.3.1 鉆床通用夾具： 15
2.4 刀具的選擇及切削用量的確定 15
2.4.1 刀具的選擇 15
第三章機床的總體布局 17
3.1總體布局 17
3.2 機床總體布局方案分析 18
3.3 運動的分配 18
3.4 機床的傳動形式 19
3.5 機床的支承形式 20
3.6 機床導軌的設計 21
3.7 運動聯系分析 22
第四章主軸箱及傳動件的設計 23
4.1 主軸箱傳動系統設計的一般要求 23
4.2 動力部件的選擇 24
4.3 電動機的選擇計算 25
4.3.1 電動機功率的估算 25
4.3.2 選擇電動機的型號 27
4.4 齒輪齒數的確定 29
4.5 運動參數的計算 31
4.6 齒輪的校核及幾何尺寸的計算 33
4.6.1 按彎曲疲勞強度進行校核 33
4.6.2 按接觸疲勞強度計算 36
4.6.3 齒輪的幾何尺寸計算 38
4.6.4 齒輪的結構設計 38
4.7 軸的設計 39
4.7.1一級齒輪高速軸的設計計算 39
4.7.2一級齒輪低速軸的設計計算 46
4.8 滾動軸承的選擇與壽命計算 52
4.8.1 一級齒輪高速軸上的軸承 52
4.8.2 一級齒輪低速軸上的軸承 54
4.9 鍵聯接的選擇和驗算 55
4.9.1 聯軸器與大齒輪軸的軸伸的鍵聯接 55
4.9.2 一級齒輪高速軸軸的聯接 56
4.9.3 一級齒輪低速軸的聯接 57
結束語 59
致謝 61
參考文獻 63 ...
