凸輪零件的機械加工工藝規程及夾具設計

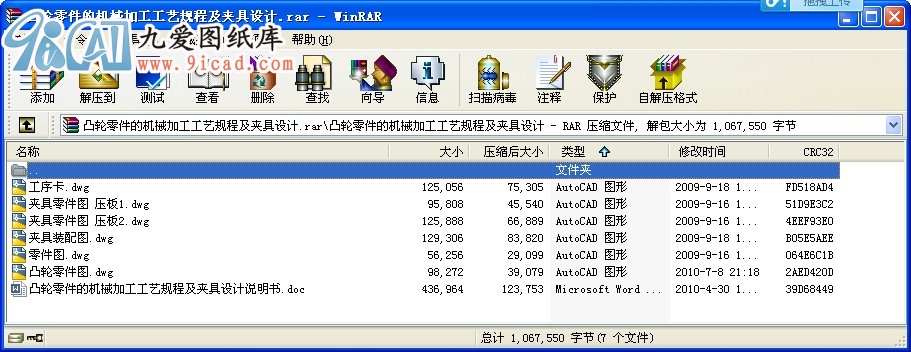

  • 該文件為rar格式
  • 文件大小： 453.79 KB
  • 下載次數：
  • 文件評級：
  • 更新時間：2014-06-02
  • 發 布 人： 1955422769
  • 文件下載：

  • 立即下載

  • 文件介紹：
  • 該文件為 rar 格式（源文件可編輯），下載需要 20 積分
  • 凸輪零件的機械加工工藝規程及夾具設計

  • 序言
    機械制造技術基礎課程設計是在我們學完了大學的全部技術基礎課以及大部分專業課之后進行的。這是我們在進行畢業設計之前對所學各課程的一次深入的綜合性的總復習，也是一次理論聯系實際的訓練，因此，它在我們四年的大學生活中站有重要地位。
    就我個人而言，我希望能通過這次課程設計對自己未來將從事的工作進行一次適應性尊來呢，從中鍛煉自己分析問題，解決問題的能力，為今后參加工作大遐一個良好的基礎。
    由于能力所限，設計尚有許多不足之處，懇請各位老師給予指教。
    一.零件的分析
    凸輪共有兩組加工表面，它們之間有一定的位置關系，現分析如下：
    1.以Ф28mm孔加工中心的表面
    這一組加工的表面包括Φ28mm孔及其倒角，尺寸為30mm的鍵槽，兩個Φ6mm的 工藝孔和寬度為16±0.1mm凸輪槽，其中Φ28mm孔和鍵槽為主要加工表面。
    2.以大端面為加工對象的表面，這組加工表面包括孔Φ28mm的大小兩個端面。
    這兩組加工表面之間有著一定的位置精度要求，主要是Φ28mm孔大端面相對于Φ28mm孔垂直度公差為0.05mm
    由以上分析可知，對這兩組加工表面，要先加工其中一組表面，然后借助于專用夾具加工另一組表面，并且保證它們之間的相對位置精度要求。
    ...
