鋁合金摩托車手柄壓鑄模設計

文件大小： 2.3 MB
下載次數：
文件評級：
更新時間：2014-06-19
發布人： 3011408539

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

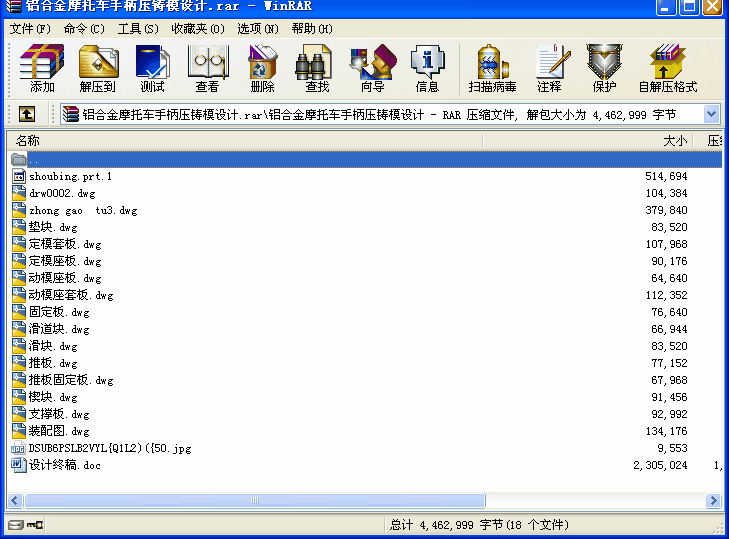

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本文介紹了現代模具制造技術的現狀及其發展方向，重點說明了鋁合金摩托車手柄零件壓鑄模具的設計過程。它主要從產品摩托車手柄的工藝分析（主要包括脫模斜度、壁厚、孔、尺寸精度和表面粗糙度、收縮率等），成型方案的確定，壓鑄機的選用與確定，有色金屬壓鑄模具的幾大系統（澆注系統、成型零部件、冷卻系統、排氣系統、導向系統等）的分析與設計，各種技術數據的校核等方面出發，詳細的介紹了壓鑄模具設計過程中的若干問題，并簡要的介紹了摩托車手柄壓鑄模具零件加工過程中的相關問題。

關鍵詞：摩托車手柄壓鑄工藝分析壓鑄成型設備模具結構加工
目錄
摘要 I
前言 II
目錄 I
1、摩托車手柄的技術要求和工藝分析 1
1.1摩托車手柄的技術要求 1
1.2摩托車手柄的工藝分析 1
1.2.1摩托車手柄的脫模斜度 2
1.2.2摩托車手柄的壁厚 2
1.2.3摩托車手柄的圓角 3
1.2.4摩托車手柄的孔和槽 3
1.2.5摩托車手柄尺寸精度和表面粗糙 3
1.2.6摩托車手柄的收縮率 3
2、壓鑄機設備的選擇和校對 4
2.1壓鑄機的選擇 4
2.2校核 4
2.3定型 5
3、摩托車手柄壓鑄模具結構設計 5
3.1摩托車手柄壓鑄模具澆注系統的設計 5
3.1.1概述 5
3.1.2摩托車手柄壓鑄模具主流道設計 5
3.1.3內澆道系統設計 6
3.1.4澆口的設計 7
3.1.5溢流槽的設計 8
3.1.6排氣道的設計 9
3.2摩托車手柄壓鑄模具成型零部件的設計 10
3.2.1概述 10
3.2.2型腔分型面位置和形狀的設計 10
3.2.3成型零件的結構設計 11
3.2.4壓鑄模具結構零件的設計和模架的設計 12
3.3摩托車手柄壓鑄模具溫度調節系統 20
3.3.1概述 20
3.3.2冷卻效果對生產效率的影響及其提高辦法 20
3.3.3冷卻系統設計原則 21
3.4摩托車手柄壓鑄模具脫模機構的設計 21
3.4.1概述 21
3.4.2簡單脫模機構 23
3.4.3導柱、導套的設計 25
3.5摩托車手柄壓鑄模具緊固零部件的設計 25
4、摩托車手柄壓鑄模具零件的機加工工藝設計 25
4.1型芯.型腔機加工工藝分析 25
4.2動模板、定模板機加工工藝設計 26
4.3動模座板，定模座板機加工工藝設計 26
4.4推板、推桿固定板機加工工藝設計 26
4.5支承板機加工工藝設計 26
設計小結 28
致謝 29
參考文獻 30 ...
