空氣壓縮機曲軸零件畢業設計

文件大小： 2.33 MB
下載次數：
文件評級：
更新時間：2014-06-20
發布人： 2100891262

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

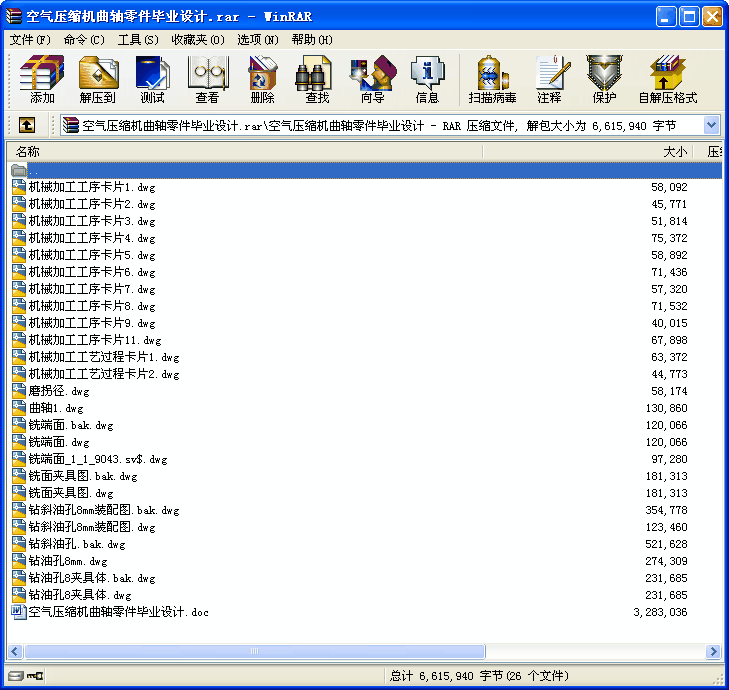

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

此次畢業設計任務是對3L-10/8空氣壓縮機曲軸零件的機械加工工藝、夾具的設計,在曲軸零件的加工工藝過程中軸與軸中心線之間要有位置要求, 以毛坯軸兩端定位先加工兩中心孔,以兩端中心孔定位再粗、精加工各軸的表面，然后以粗、精后的兩軸徑定位鉆螺紋、銑鍵槽和銑曲拐端面，采用專用夾具加工兩斜油孔，最后粗、精磨各軸。
在夾具的設計過程中，主要以V形塊和支承板來定位，靠直壓板和彈簧來夾緊，鉆拐徑兩孔應采用長型快換鉆套，在鉆拐徑傾斜的孔時采用平面傾斜的夾具體，在鉆拐徑傾斜的孔時使用的是臥式鉆床，銑面時2個V形塊與銑刀不能干涉，因此V形塊高度要降低，夾具設計要方便、簡單。

關鍵詞曲軸，加工工藝，夾具設計。
目錄

摘要 I
ABSTRACT I
1 緒論 1
2 零件分析 2
2.1零件的作用 2
2.2零件的工藝分析 2
2.3零件加工的主要問題和工藝過程設計分析 2
3 工藝規程設計 5
3.1確定毛坯的制造形式 5
3.2基面的選擇 5
3.2.1 粗基準選擇 5
3.2.2 精基準的選擇 5
3.3制定工藝路線 5
3.4機械加工余量、工序尺寸及毛坯尺寸的確定 7
3.5 確定切削用量及基本工時 11
3.6 時間定額計算及生產安排 31
4 專用夾具設計 40
4.1加工曲拐上端面油孔夾具設計 40
4.1.1定位基準的選擇 40
4.1.2切削力的計算與夾緊力分析 40
4.1.3夾緊元件及動力裝置確定 41
4.1.4鉆套、襯套及夾具體設計 42
4.1.5夾具精度分析 44
4.2加工曲拐上側面油孔夾具設計 45
4.2.1定位基準的選擇 45
4.2.2切削力的計算與夾緊力分析 45
4.2.3夾緊元件及動力裝置確定 46
4.2.4鉆套、襯套及夾具體設計 47
4.2.5夾具精度分析 48
4.3銑曲拐端面夾具設計 49
4.3.1定位基準的選擇 49
4.3.2定位元件的設計 49
4.3.3銑削力與夾緊力計算 50
4.3.4對刀塊和塞尺設計 51
4 結論 53
參考文獻 54
致謝 55 ...
