填料箱蓋工藝說明書及夾具設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 1.1 零件的作用
題目所給定的零件是填料箱蓋（附圖1），其主要作用是保證對箱體起密封作用，使箱體在工作時不致讓油液滲漏。
1.2 零件的工藝分析
填料箱蓋的零件圖中規定了一系列技術要求： （查表1.4-28《機械制造工藝設計簡明手冊》）
1． 以ф65H5（ ）軸為中心的加工表面。
包括：尺寸為ф65H5（ ）的軸，表面粗糙度為1.6, 尺寸為ф80的與ф65H5（ ）相接的肩面, 尺寸為ф100f8( )與ф65H5（ ）同軸度為0.025的面. 尺寸為ф60h5( )與ф65H5（ ）同軸度為0.025的孔.
2.以ф60h5( )孔為中心的加工表面.
尺寸為78與ф60H8( )垂直度為0.012的孔底面,表面粗糙度為0.4,須研磨.
3. 以ф60H8( )孔為中心均勻分布的12孔,6-ф13.5,4-M10-6H深20孔深24及4-M10-6H.
4.其它未注表面的粗糙度要求為6.3,粗加工可滿足要求
目 錄
1 零件的分析 ……………..………………………………………………1
2 工藝設計……………………………………………………………………2
2.1 毛坯的制造形式…………………………………………………………3
2.2 基準面的選擇……………………………………………………………3
2.2.1 粗基準的選擇…………………………………………………………4
2.2.2 精基準的選擇…………………………………………………………4
2.3 制訂工藝路線……………………………………………………………4
2.3.1 工藝線路方案一………………………………………………………4
2.3.2 工藝路線方案二………………………………………………………5
2.3.3 工藝方案的比較與分析………………………………………………5
2.4 機械加工余量、工序尺寸及毛坯尺寸的確定…………………………6
2.5 確定切削用量……………………………………………………………7
3專用夾具設計…………………………………………………………………20
3.1 問題的指出…………………………………………………………………21
3.2 夾具設計……………………………………………………………………21
3.2.1 定位基準的選擇…………………………………………………………21
3.2.2 切削力及夾緊力的計算………………………………………………21
3.3 定位誤差的分析 ………………………………………………………22
3.4 夾具設計及操作的簡要說明…………………………………………22
參考資料……………………………………………………………………… 22
致謝 23
附 錄 24 ...

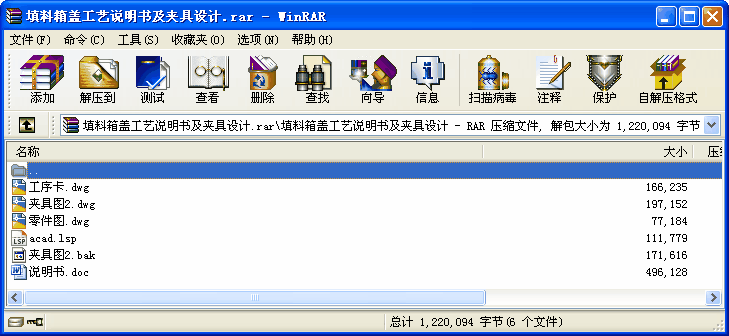

填料箱蓋工藝說明書及夾具設計_下載(rar格式) 成套圖紙
