文件介紹：

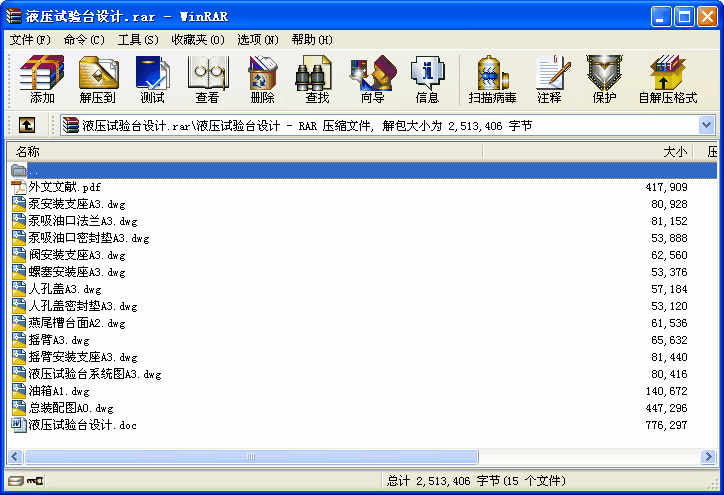

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要:液壓系統的組成、功能日益復雜，因而發生故障的機率也隨之增多。液壓系統的故障具有隱蔽性、變換性和誘發因素的多元性，所以在故障診斷和排除時，不但需要有熟練的技術人員，同時還要有完善的檢測設備。檢測液壓元件性能參數的試驗設備多為性能單一的液壓試驗臺。而且一般為液壓件生產廠家和研究所專用。從使用方面來看，一旦液壓系統發生故障，常常需檢測多種液壓元件的技術指標，才能找出故障部位和根源，達到及時修理的目的。本文闡述了一種液壓試驗臺的設計、工作原理及主要技術指標。它綜合了液壓閥和液壓缸專用試驗臺的性能，達到了一機多用的目的，該試驗臺具有測試可靠、制造容易、維護方便、成本低廉等特點。

關鍵詞：液壓試驗臺；油箱；液壓閥；液壓缸；壓力機
目錄

摘要 1
Abstract. 2
1 緒論 3
1.1 課題背景及目的 3
1.2 國內外研究狀況 3
1.2.1 國內外發展現狀 3
1.2.2 發展趨勢 5
1.2.2.1 以計算機軟件為平臺，實現液壓傳動實驗的虛擬化 5
1.2.2.2 以計算機網絡為平臺實現液壓傳動實驗的網絡化 5
1.2.2.3 利用PLC編程實現液壓傳動實驗的智能化 5
1.2.2.4 以液壓故障診斷系統為平臺，實現液壓系統的檢測與故障分析 5
1.2.2.5 利用純水液壓傳動節約能源、保護環境 6
1.3 論文構成及研究內容 6
2 液壓試驗臺基本設計計算 7
2.1 液壓系統設計步驟與設計要求 7
2.2 初選系統工作壓力 7
2.3 計算液壓缸的主要結構尺寸 7
2.4 制定基本方案和繪制液壓系統圖 10
2.4.1 制定基本方案 10
2.4.2 液壓試驗臺系統原理圖 11
3 液壓試驗臺選用設計 14
3.1 液壓泵的選型與安裝 14
3.1.1 液壓泵工作壓力的確定 14
3.1.2 液壓泵流量的確定 14
3.1.3 液壓泵的安裝方式 14
3.2 電動機功率的確定 17
3.3 液壓閥的選型與安裝 17
3.4 液壓油缸的選型 19
3.5 液壓油管的選型 19
3.6 液壓油箱的設計 20
3.6.1 液壓油箱有效容積的確定 20
3.6.2 液壓油箱的散熱計算 20
3.6.3 液壓油箱的容量計算 21
3.6.4 液壓油箱的結構設計 21
4 簡易輕載壓力機設計 25
4.1 概述 25
4.2 簡易壓力機設計 26
5 結論 27
參考文獻 28
致謝 29 ...
