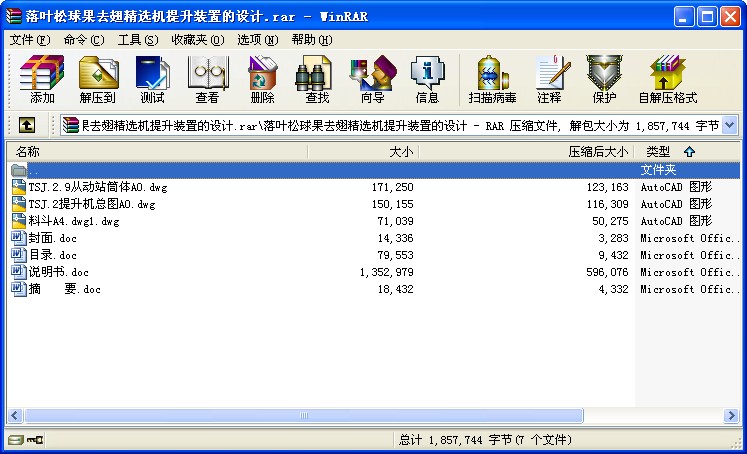

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

落葉松球果去翅精選機提升裝置的設計
摘要

本設計中落葉松球果去翅精選機提升裝置的設計是斗式提升機的原理與設計上，經過吸收改進而設計制作的。也就是將斗式提升機更好的運用到球果采摘的過程中，進一步的發揮出他的作用。
本項目主要針對物料輸送系統中物料升降平臺的升降平穩性及安全性方面進行了重點研究開發以及結構設計，零、部件的設計計算及其強度校核，并對提升部分進行優化，主要是提升方式與傳送量進行設計與分析。
本課題主要設計傳動方案的擬定、牽引方式、裝卸料方式、驅動裝置、畚斗、牽引構件等部件的設計和計算。本設計在帶輪和畚斗上有創新和改進，使工作機的性能得到相應的提高。本設計滿足各項性能要求。

關鍵詞：斗式提升機；設計；帶輪；畚斗帶ABSTRACT

This design of ascension device in wing sorting machine for larch cones is a type of hoist principle and design, absorbing improvement and design. There will be a type hoist better use to cones in the process of picking, further develop his role.
This project aimed at conveying system lift platform material in the rise and fall of stability and security to the study on the development and structure design, parts of the design calculation and intensity, to ascend and optimize the part, main is to promote the way the quantity and transmission design and analysis.
This topic's main design of transmission scheme worked, drawing method, loading and unloading methods, drive device, hopper, traction component parts such as the design and calculation. This design in a wheel and hopper on the innovation and improvement, and cause the work to the performance of the machine to get corresponding improvement. This design meet the performance requirements.

Key words：Dou pattern lift machine; Design; Belt wheel; BenDou take

目錄

摘要 I
ABSTRACT II
第1章緒論 1
1.1 課題背景、目的以及意義 1
1.2斗式提升機簡介 1
1.3 國內外研究狀況和相關領域中已有的研究成果 2
第2章課題介紹以及設計理論 4
2.1 傳動方案的擬定原則 4
2.2 牽引方式、裝卸料方式及選用 4
2.2.1 斗式提升機分類 4
2.2.2 斗式提升機的裝載和卸載 5
2.3 常用斗提機選用及相關計算 7
2.4 斗式提升機的主要部件 9
2.5 斗式提升機的工作原理 9
2.6 斗式提升機設計方案總覽 10
2.7 本章小結 10
第3章提升機主要參數確定及主要結構設計 11
3.1 電動機功率的確定 11
3.2 電動機的選擇 11
3.3 最大張力的計算 12
3.4 計算傳動比 12
3.5 帶輪設計 13
3.5.1 定V帶的型號和帶輪直徑 13
3.5.2 計算帶長 13
3.5.3 求中心距和包角 13
3.5.4 求帶根數 14
3.5.5 求軸上載荷 14
3.5.6 帶輪結構 14
3.6 傳送畚斗帶系統的設計 16
3.6.1 輸送帶的簡介 16
3.6.2 輸送帶的分類 16
3.6.3 輸送帶的連接 17
3.6.4 輸送帶層數的計算 17
3.7 計算傳動裝置的運動和動力參數 18
3.7.1 各軸轉速 18
3.7.2 各軸功率 18
3.7.3 各軸轉矩 18
3.8 本章小結 18
第4章軸的設計計算及校核 19
4.1 驅動軸設計 19
4.1.1 軸的材料及熱處理 19
4.1.2 軸的基本尺寸設計 19
4.1.3 軸的強度校核計算 20
4.1.4 軸承選擇以及校核 22
4.1.5 驅動鏈輪鍵的設計校核 23
4.1.6 驅動帶輪鍵的設計校核 23
4.2 從動軸設計 23
4.2.1 從動軸結構 23
4.2.2 軸的強度校核計算 24
4.3 本章小結 25
第5章其他參數的設計 26
5.1 提升機主要參數的計算 26
5.2 頭部罩殼的選材及連接 27
5.3 筒體的設計 27
5.4 斗式提升機的工作過程 27
5.5 斗式提升機的選用 28
5.6 使用注意事項 29
5.7 斗提機的安裝維護及常見故障排除 29
5.7.1安裝 29
5.7.2 操作與維護 30
5.7.3 常見故障排除 30
5.8 本章小結 32
結 論 33
參考文獻 34
致謝 35 ...
