撥叉80-08夾具設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 撥叉80-08的加工工藝規程設計
2.1零件的分析
2.1.1零件的作用
題目所給的零件是CA6140車床的撥叉。它位于車床變速機構中，主要起換檔，使主軸回轉運動按照工作者的要求工作，獲得所需的速度和扭矩的作用。
2.1.2零件的工藝分析
零件的材料為HT200，灰鑄鐵屬于脆性材料，故不能鍛造和沖壓。但灰鑄鐵的鑄造性能和切削加工性能優良。以下是撥叉需要加工的表面以及加工表面之間的位置要求：
(1) 中心圓孔Ф 。
(2) 的螺紋孔垂直于中心孔，其中心與右面的距離為 。
(3) 鍵槽 與中心孔有0.08的垂直度，深為 。
(4) 半孔 與中心孔有 的位置關系，其寬為 與中心孔有0.1的垂直度。
由上面分析可知，可以先加工撥叉中心孔，然后以此作為基準采用專用夾具進行加工，并且保證位置精度要求。再根據各加工方法的經濟精度及機床所能達到的位置精度，并且此撥叉零件沒有復雜的加工曲面，所以根據上述技術要求采用常規的加工工藝均可保證。
2.2確定生產類型
已知此撥叉零件的生產類型為大批量生產，所以初步確定工藝安排為：加工過程劃分階段；工序應當集中；加工設備以通用設備為主，大量采用專用工裝。2.3確定毛坯
2.3.1確定毛坯種類
零件材料為HT200。考慮零件在機床運行過程中所受沖擊不大，零件結構不是太復雜，生產類型為大批生產，故選擇金屬型鑄造毛坯。
2.3.2確定鑄件加工余量及形狀
查《機械零件切削加工工藝與技術標準實用手冊》125頁表1-4-7，選用各個加工面的鑄件機械加工余量均為3mm。
2.3.3繪制鑄件零件圖
圖2.1 零件毛坯圖
2.4工藝規程設計
2.4.1選擇定位基準
①粗基準的選擇
以零件的下端孔為主要的定位粗基準，以較大面a面為輔助粗基準。
②精基準的選擇
考慮要保證零件的加工精度和裝夾準確方便，依據“基準重合”原則和“基準統一”原則，以加工后的通孔為主要的定位精基準，以下端孔為輔助的定位精

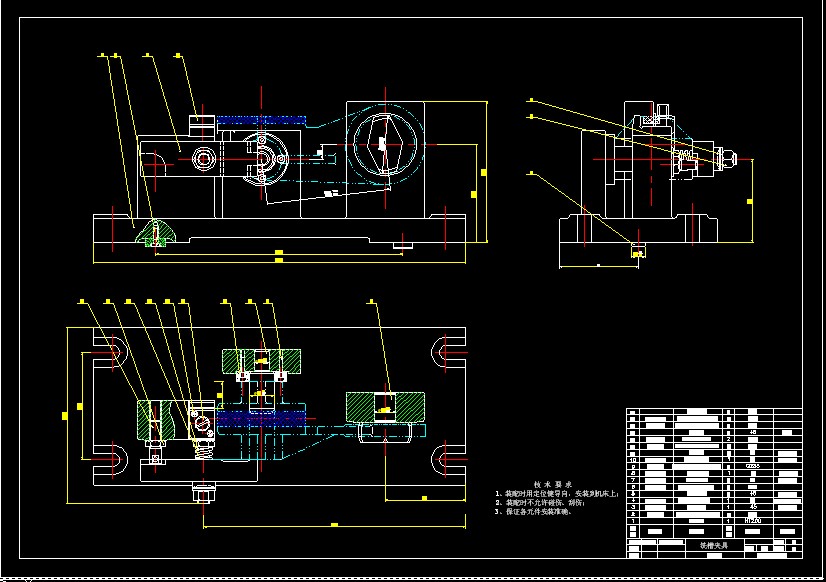

銑槽夾具設計 ...
