LS螺旋運輸機設計

文件大小： 1.59 MB
下載次數：
文件評級：
更新時間：2014-09-04
發布人： kongbei

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

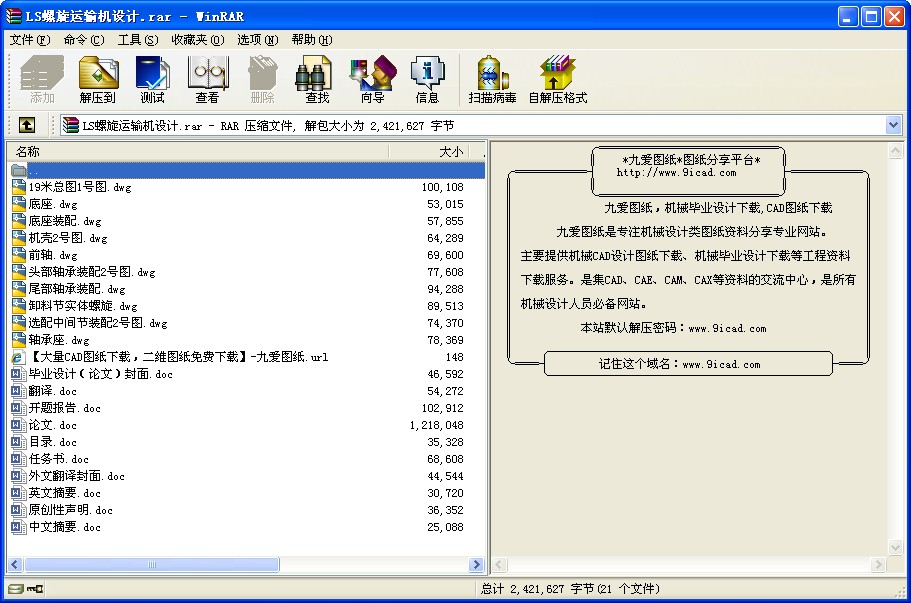

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要：LS型螺旋輸送機是采用國際標準產品,等效采用ISO1050-75標準,設計制造符合ZBJ1005.1-2-88專業標準。其技術指標先進，結構新穎，是我國九十年代替代GX型螺旋輸送機的換代產品。LS型螺旋輸送機的應用范圍：螺旋機被廣泛地使用在各種工業部門，如建材、電力、化工、冶金、煤炭、機械、輕工、糧食及食品行業。
LS螺旋輸送機對輸送物料的要求，粉狀、粒狀和小塊狀物料。如：水泥、煤粉、糧食、化肥、灰渣、砂子等，物料溫度不得超過200℃，螺旋機不宜輸送易變質的、粘性大的、易結塊的物料。因為這些物料在輸送時在一螺旋上，并隨之旋轉而不向前移動，或者在吊軸承處形成物料的積塞而會粘結使螺旋機不能正常工作。LS螺旋機的工作環境應在-20℃~50℃之間，允許稍微傾斜使用，最大傾角不得超過20℃。
本次LS螺旋輸送機設計主要分析了粉狀物料輸送的相關參數。要求被輸送物料的名稱及特性來設計，按螺旋輸送機驅動方式，我們選擇了單端驅動。查閱了相關資料，才完成圖紙模型到圖紙數據，這都是強有力的效果。

關鍵詞：LS螺旋輸送機；物料；應用范圍；技術參數。

目錄
1 引言…………………………………………………………………………………1
2 螺旋輸送機主要構件的設計和選用………………………………………1
2.1 螺旋輸送機的一般結構…………………………………………………………1
2.1.1 螺旋輸送機的類型………………………………………………………………2
2.1.2 螺旋輸送機的特點………………………………………………………………3
2.2 螺旋輸送機的主要構件…………………………………………………………4
2.2.1 螺旋體……………………………………………………………………………4
2.2.2 軸承………………………………………………………………………………9
2.2.3 機槽………………………………………………………………………………11
2.2.4 驅動裝置15
3 水平螺旋輸送機的工作過程分析…………………………………………17
3.1 物料的運動分析和葉片的設計…………………………………………………17
3.1.1 物料的運動分析…………………………………………………………………17
3.1.2 葉片的設計………………………………………………………………………21
4 總體設計計算……………………………………………………………………26
4.1 原始資料…………………………………………………………………………26
4.1.1 被輸送物料的名稱及特性………………………………………………………26
4.1.2 選型要求…………………………………………………………………………26
4.2 螺旋輸送機的設計計算…………………………………………………………26
4.2.1 確定螺旋直徑……………………………………………………………………26
4.2.2 確定螺旋轉速……………………………………………………………………27
4.2.3 功率的計算………………………………………………………………………27
4.2.3 電機的選擇………………………………………………………………………28
5 總體尺寸設計……………………………………………………………………29
5.1 LS螺旋輸送機的外形及尺寸……………………………………………………29
5.1.1 長度與組合………………………………………………………………………30
5.2 附件尺寸…………………………………………………………………………30
5.2.1 進料口……………………………………………………………………………30
5.2.2 出料口……………………………………………………………………………32
6 用solidworks對一個主要零件進行有限元分析……………………33
7 結論…………………………………………………………………………………38
參考文獻………………………………………………………………………………39
致謝……………………………………………………………………………………40 ...
