電池板鋁邊框沖孔模的設計

文件大小： 505.81 KB
下載次數：
文件評級：
更新時間：2014-09-05
發布人： 2907301063

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

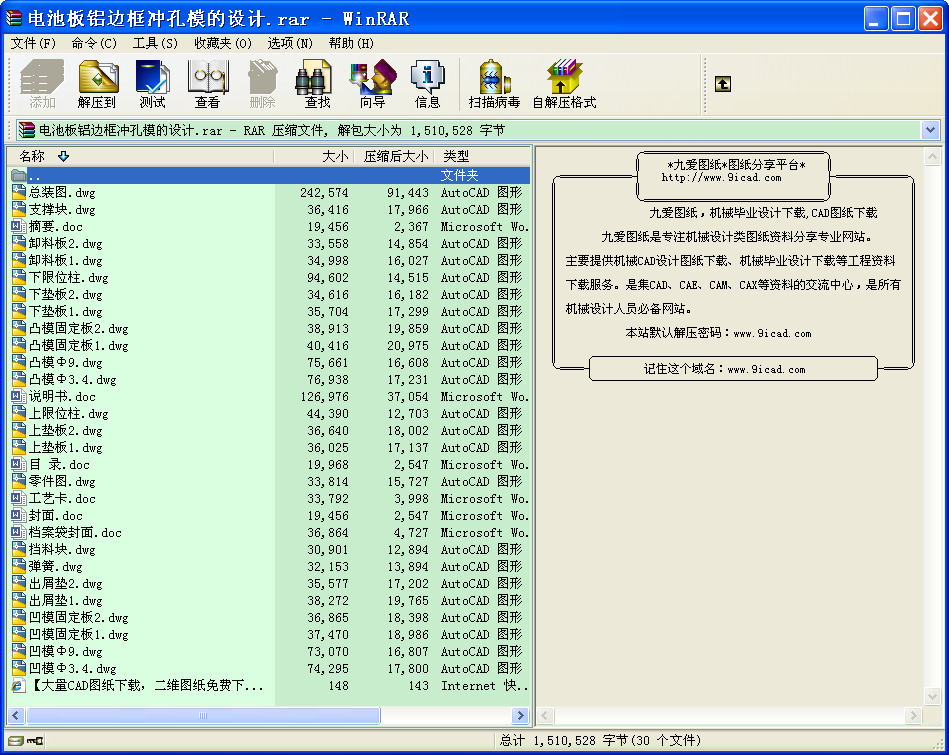

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
如今沖壓業與塑料工業的發展迅猛，沖壓模具與塑料模具在其中發揮著至關重要的作用。對于即將畢業又提前就業的我們如何選擇一個比較適合的畢業設計課題呢？課題是我自己在廠里找的。即選了一套沖裁模，然后一方面根據廠里的實際生產情況，另一方面再運用我在學校里學到的一定的基礎知識（即理論知識），從而完成我的畢業設計。

關鍵詞：沖壓沖壓模具沖裁模

第一章引言
1.1畢業設計簡介
課題是我自己在廠里找的。即選了一套沖裁模，然后一方面根據廠里的實際生產情況，另一方面再運用我在學校里學到的一定的基礎知識（即理論知識），從而完成我的畢業設計。
1.2介紹公司情況
公司名為江陰愛康太陽能器材有限公司，位于華士鎮穿山路61號。公司目前主要加工太陽能電池板鋁邊框、游戲機鋁邊框、天花支架、切割US鋁框等等。加工出來的產品相當于是半成品。這其中的加工過程的工序是比較簡單，一條生產線的工序一般是切斷、切邊、沖孔、落料、鉆孔、擴孔、吹氣、放治具、去毛刺、過程檢查、成品檢查、擦酒精、打包，最后將箱子置于托盤上捆包。這相應的設備有：切割機、沖床、折彎機、鉆床、治具等等。
廠里加工的原材料是鋁合金型材，材質軟、規格6063-T5，加工時有一定的粘性，表面是一層保護膜，是通過氧化電泳，噴砂處理而成的，當把型材放入模具內加工時，用力大一點，型材很容易被撞傷和擦傷，所以加工時應輕拿輕放。
廠里的模具均是單工序摸，而且是結合實際生產設計的。模具結構比較簡單，但是結很緊湊、精致和巧妙。如沖壓落料加工時，落料摸上無摸柄與沖床上的滑塊相連接。這樣的話，這個模具是如何使凸、凹摸分開的，從而完成一次落料加工的呢？沖空加工時，沖空模具是裝在折彎機上的，這與一般情況下，折彎機是用來彎曲加工的有所不同。
因為加工材料為鋁合金型材，由其材質規格知：含鋁量為95%，所以加工中要注意兩點：
1、材質軟，則用力要小。
2、加工過程中，需時常加油。因為加工時有鋁屑粘在刃口上。而且對加什么油也要結合實際考慮一下。不象一般用機油潤滑，而是用切削油。原因是機油也有粘性，這樣起不到作用。
1.3選擇這個課題的原因
做畢業設計，是我們的學習內容。那是與一般在學校里上課的性質是不一樣
的。學校里主要是理論知識的學習，但是我們大三學生是要在邊工作的情況下完成畢業設計。做畢業設計時，要結合實際生產，再運用自己所學的知識，即理論與實際相結合。
1.4 意義
如今沖壓業與塑料工業的發展迅猛，沖壓模具與塑料模具在其中發揮著至關重要的作用。對于即將畢業又提前就業的我們如何選擇一個比較適合的畢業設計課題呢？我所在的單位是一家以沖壓加工產品的工廠。沖壓加工時肯定是需要沖壓模具的。這就為我們的畢業設計提供了一個素材。我們在一方面做畢業設計時，再結合實際情況，從而學到無法從書本知道的知識，進而對其中有些不足之處提出自己的改進方法。這樣，鍛煉了我們的思考能力，也解決了有關模具的問題，更扎實了自己的基礎知識，豐富了自己的實踐經驗。

目錄
摘要…………………………………………………………………………………I
第一章引言
1.1畢業設計簡介……………………………………………………………1
1.2介紹工廠情況……………………………………………………………1
1.3 選題原因…………………………………………………………………1
1.4選題意義…………………………………………………………………2
第二章設計課題
2.1工藝分析…………………………………………………………………3
2.2工藝計算…………………………………………………………………4
2.2.1凸、凹模間隙的確定…………………………………………………4
2.2.2凸、凹模刃口尺寸的計算……………………………………………6
2.2.3沖裁力及壓力中心……………………………………………………8
2.3沖壓模的設計……………………………………………………………9
2.3.1模具總體設計…………………………………………………………9
2.3.2非標準零件設計………………………………………………………10
2.3.3沖模標準模架和零件…………………………………………………13
1）模架…………………………………………………………………13
2）標準零件……………………………………………………………14
結語……………………………………………………………………………15
參考文獻………………………………………………………………………16
致謝……………………………………………………………………………17 ...
